Menüpunkt Name

Im Menüpunkt Name können Sie den Namen des Links des jeweiligen Kanals festlegen.

Hierbei handelt es sich um den Namen der Funkverbindung zwischen Sender und Empfänger. Den Namen des Empfängers, wie er in einem Netzwerk angezeigt wird, können Sie in den Netzwerkeinstellungen eingeben: siehe Menüpunkt System -> Network.

Um den Menüpunkt Name zu öffnen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.

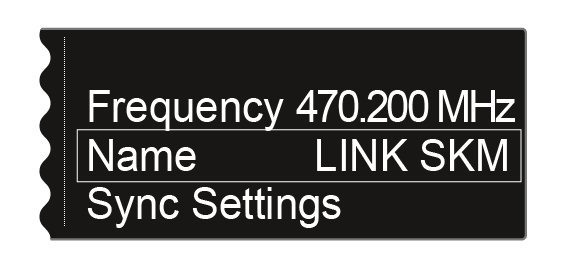

Drehen Sie das Jog-Dial bis der Menüpunkt Name im Auswahlrahmen erscheint:
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

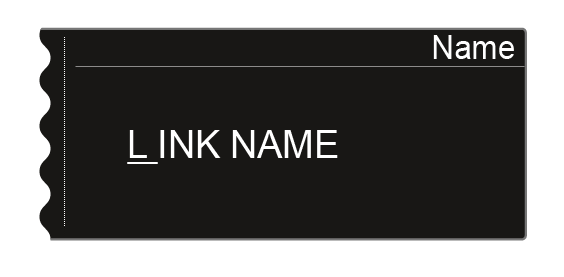

Die folgende Ansicht wird angezeigt:
Drehen Sie das Jog-Dial, um das gewünschte Zeichen auszuwählen.
Drücken Sie das Jog-Dial, um zur nächsten Stelle zu springen.
Drücken Sie die Taste SAVE, um den eingestellten Namen zu speichern.
