Menüpunkt Encryption

Sie können die Funkverbindung zwischen Sender und Empfänger mit einer AES-256-Verschlüsselung sichern.

Um den Menüpunkt Encryption zu öffnen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.

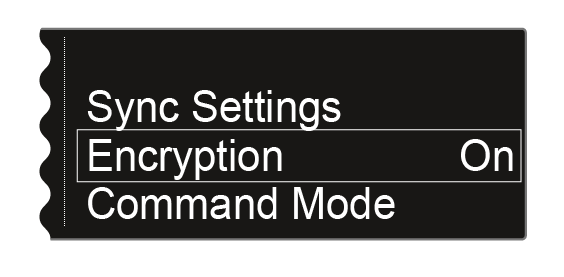

Drehen Sie das Jog-Dial bis der Menüpunkt Encryption im Auswahlrahmen erscheint:
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

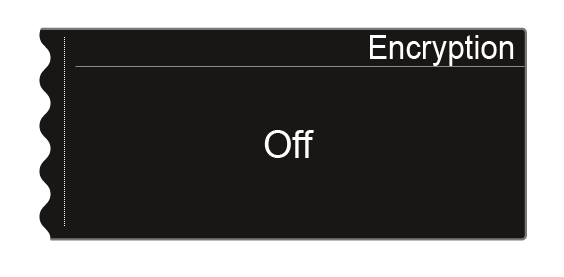

Die folgende Ansicht wird angezeigt:
Drehen Sie das Jog-Dial, um zwischen den Werten On und Off zu wählen.
Stellen Sie den gewünschten Wert ein.
Drücken Sie die Taste SAVE, um die Auswahl zu speichern.

Wenn Sie die Verschlüsselung aktiviert haben, müssen Sie diese Einstellung erst über die Funktion Sync auf den Sender übertragen. Siehe Geräte synchronisieren. Auf dem Sender selbst kann die Verschlüsselung nicht aktiviert werden.
