Menüpunkt Sync Settings

Im Menüpunkt Sync Settings können Sie festlegen, welche Einstellungen für den Sender bei der Synchronisation vom Empfänger auf den Sender übertragen werden sollen.

Alle Einstellungen können separat auch auf dem Sender im Menü eingestellt werden. Über die Sync-Funktion können Sie diese Einstellungen jedoch einfach über den Empfänger konfigurieren.

Weitere Informationen zur Sync-Funktion finden Sie unter Geräte synchronisieren.

Um den Menüpunkt Sync Settings zu öffnen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.

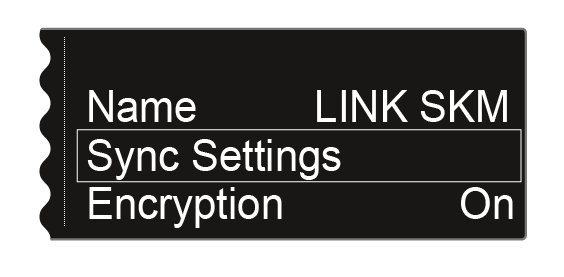

Drehen Sie das Jog-Dial bis der Menüpunkt Sync Settings im Auswahlrahmen erscheint:
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

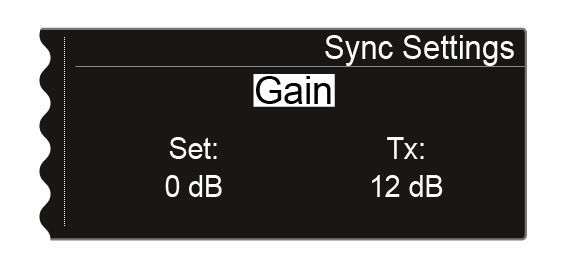

Die folgende Ansicht wird angezeigt:
Drehen Sie das Jog-Dial, um zwischen den Optionen Gain, Low Cut, Auto Lock, Display, Cable, Power LED Mode, MIC Line Mode und Frequency Only zu wählen.
Drücken Sie das Jog-Dial, um zur Einstellung der gewählten Option zu gelangen.

Der Wert Set zeigt die Einstellung an, die Sie in diesem Menüpunkt für die Synchronisation auswählen können. Der Wert Tx zeigt den momentan auf dem Sender eingestellten Wert an.
Drehen Sie das Jog-Dial, um den gewünschten Wert einzustellen.
Drücken Sie die Taste SAVE, um die gewählten Einstellungen zu speichern.
