Menüpunkt AF Output

Im Menüpunkt AF Output können Sie den Audiopegel einstellen, der über die Audioausgänge des Empfängers ausgegeben wird.

Um Einstellungen im Menüpunkt AF Output vorzunehmen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.

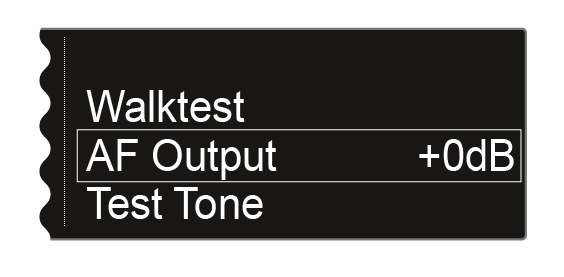

Drehen Sie das Jog-Dial bis der Menüpunkt AF Output im Auswahlrahmen erscheint:
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

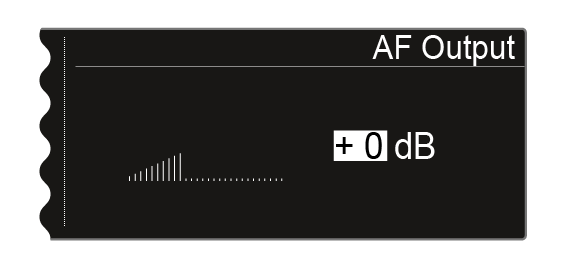

Die folgende Ansicht wird angezeigt:
Drehen Sie das Jog-Dial, um den gewünschten Wert zwischen -10 dB und +18 dB einzustellen.
Drücken Sie die Taste SAVE, um den eingestellten Wert zu speichern.
