Menüpunkt Test Tone

Der EM 6000 bietet die Möglichkeit, einen Testton zu erzeugen.

Damit können Sie z. B. die Audioausgabe des Gerätes überprüfen oder Kanäle am Mischpult einpegeln.

Um einen Testton im Menüpunkt Test Tone wiederzugeben:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.

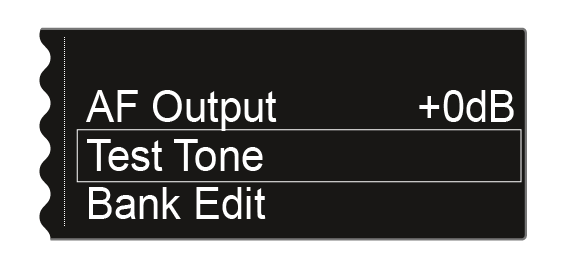

Drehen Sie das Jog-Dial bis der Menüpunkt Test Tone im Auswahlrahmen erscheint:
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

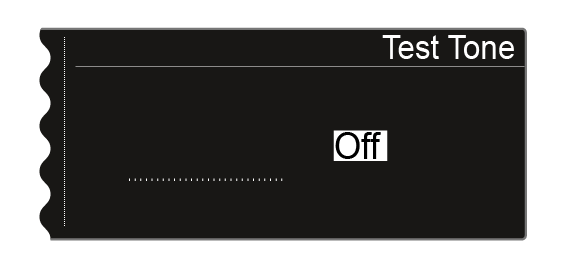

Die folgende Ansicht wird angezeigt:

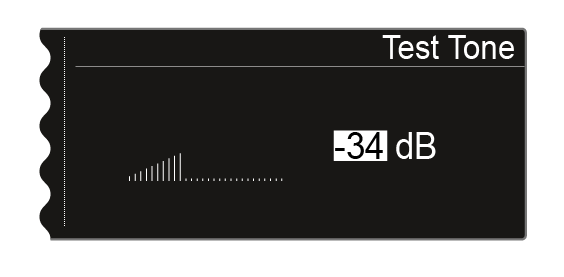

Drehen Sie das Jog-Dial, um die Lautstärke des Testtons einzustellen.
Sie können die Lautstärke des Testtons zwischen -60 dB und 0 dB einstellen.

Während der Wiedergabe des Testtons wird das Audiosignal des Senders stummgeschaltet.
