Menüpunkt Frequency

Im Menüpunkt Frequency können Sie die Frequenz für den jeweiligen Kanal einstellen.

Sie können eine Frequenz aus den vordefinierten Frequenzbänken B1 bis B6 (bis zu 65 Kanäle pro Bank) wählen oder die Frequenz manuell einstellen.

Sie können auch Frequenzen aus den benutzerdefinierten Frequenzbänken U1 bis U6 auswählen. Diese Frequenzbänke können Sie im Menüpunkt Bank Edit anpassen. Siehe Menüpunkt Bank Edit.

Um den Menüpunkt Frequency zu öffnen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.
Drehen Sie das Jog-Dial bis der Menüpunkt Frequency im Auswahlrahmen erscheint:
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

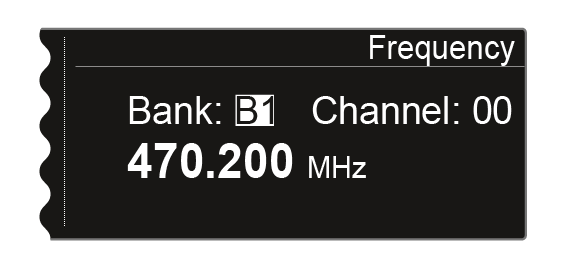

Die folgende Ansicht wird angezeigt:
Drehen Sie das Jog-Dial, um eine andere Frequenzbank auszuwählen.

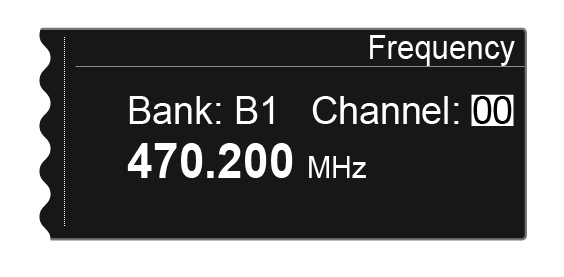

Drücken Sie das Jog-Dial, um zur Auswahl des Kanals zu springen:
Drehen Sie das Jog-Dial, um einen anderen Kanal einzustellen.
Drücken Sie die Taste SAVE, um die Auswahl der Bank und des Kanals zu bestätigen.

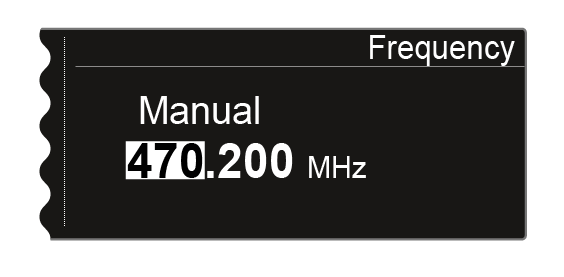

Oder: Drücken Sie das Jog-Dial, um zur manuellen Frequenzeinstellung zu springen:
Drehen Sie das Jog-Dial, um die gewünschte Frequenz manuell einzustellen.
Drücken Sie die Taste SAVE, um die eingestellte Frequenz zu speichern.
