Menüpunkt Bank Edit

Zusätzlich zu den vordefinierten Frequenzbänken B1 bis B6 können Sie die benutzerdefinierten Frequenzbänke U1 bis U6 selbst mit Frequenzen belegen.

Um Einstellungen im Menüpunkt Bank Edit vorzunehmen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.

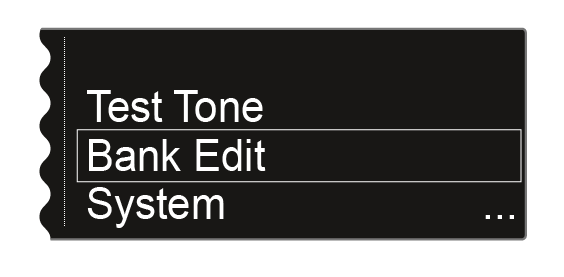

Drehen Sie das Jog-Dial bis der Menüpunkt Bank Edit im Auswahlrahmen erscheint:
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

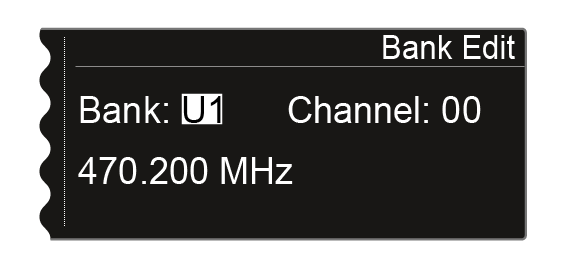

Die folgende Ansicht wird angezeigt:
Drehen Sie das Jog-Dial, um die gewünschte Frequenzbank auszuwählen (von U1 bis U6).

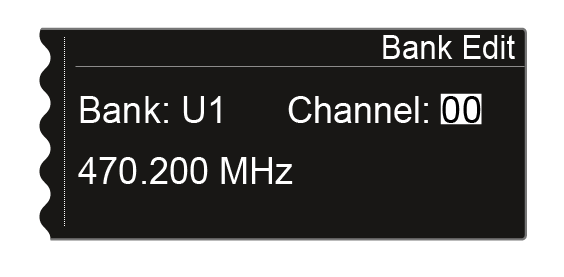

Drücken Sie das Jog-Dial, um zur Kanalauswahl zu wechseln.
Drehen Sie das Jog-Dial, um den gewünschten Kanal auszuwählen (von 00 bis 99).
Drücken Sie das Jog-Dial, um zur Frequenzauswahl zu wechseln.
Drehen Sie das Jog-Dial, um die gewünschte Frequenz für die ausgewählte Bank und den ausgewählten Kanal einzustellen.
Drücken Sie die Taste SAVE, um die Einstellung zu speichern.
