Menüpunkt System -> Network

In diesem Menüpunkt können Sie die Einstellungen für die Netzwerkanbindung konfigurieren.

Um Einstellungen im Menüpunkt System -> Network vorzunehmen:

Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt Network im Auswahlrahmen erscheint.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.
Im Display wird Ihnen die aktuell ausgewählte Option angezeigt.
Drehen Sie das Jog-Dial, um zwischen den folgenden Optionen auszuwählen:

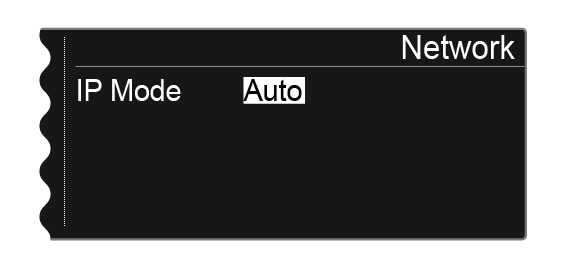

- IP Mode Auto: Die Netzwerkkonfiguration wird automatisch vorgenommen.

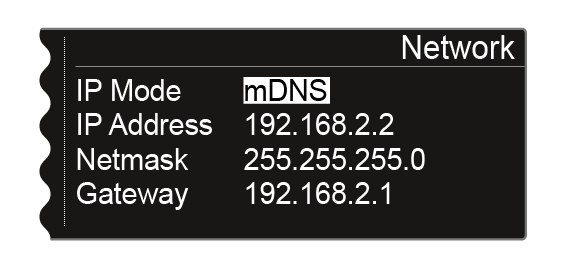

- IP Mode mDNS: Wenn zur Geräteerkennung im Netzwerk mDNS verwendet wird, können IP-Adresse, Netzmaske und Gateway manuell eingestellt werden.

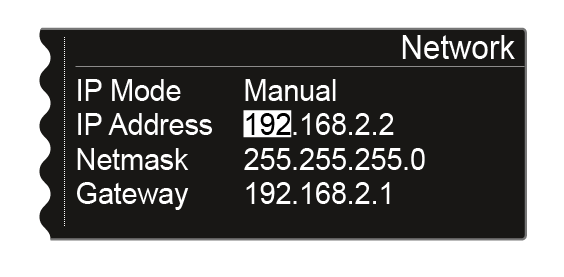

- IP Mode Manual: IP-Adresse, Netzmaske und Gateway können manuell eingestellt werden.
Drücken Sie das Jog-Dial, um zwischen den einzelnen Positionen der Netzwerkkonfiguration zu wechseln.
Drehen Sie das Jog-Dial, um den Wert einzustellen.
Drücken Sie die Taste SAVE, um die Einstellungen zu speichern.
