Menüpunkt Command Mode

Wenn Sie einen Sender verwenden, der über eine Command-Taste verfügt, können Sie die Audioausgänge des EM 6000 für die Verwendung der Command-Taste des Senders konfigurieren.

Um den Menüpunkt Command Mode zu öffnen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.

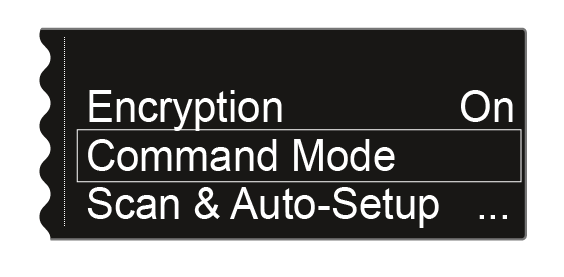

Drehen Sie das Jog-Dial bis der Menüpunkt Command Mode im Auswahlrahmen erscheint:
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

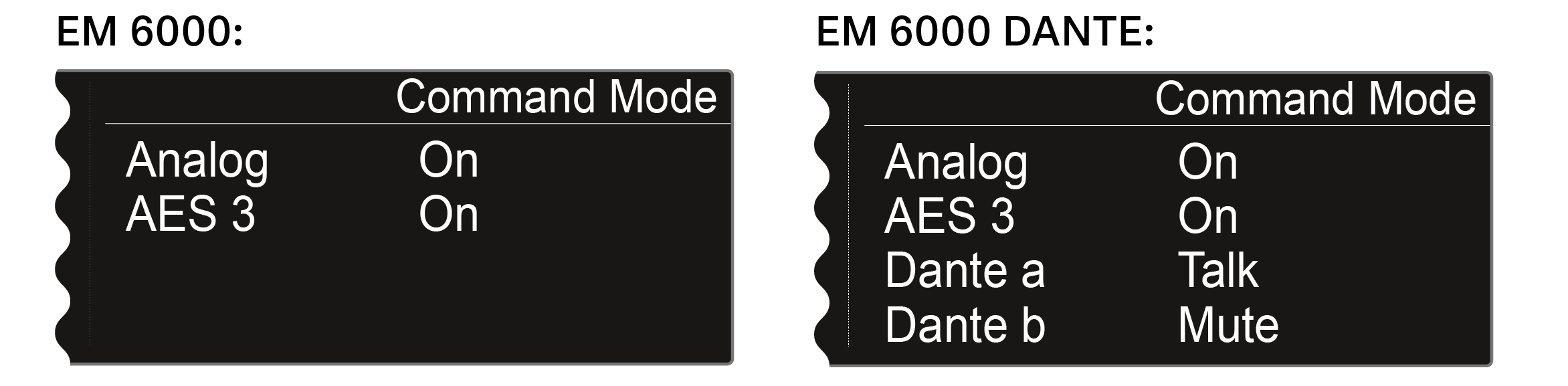

Die folgende Ansicht wird angezeigt:
Die folgenden Ausgänge können für die Verwendung der Command-Taste belegt werden:
- Analog: analoger Ausgang, XLR- oder Klinkenbuchse Bal AF out
- AES 3: digitaler Ausgang, XLR-Buchse AES 3
- Dante a, Dante b: zwei separate Kanäle im Dante®-Netzwerk
Drücken Sie das Jog-Dial, um zwischen den Audioausgängen zu wechseln.
Drehen Sie das Jog-Dial, um für den gewählten Audioausgang zwischen den Werten On, Talk und Mute zu wählen.
- On: Keine Command-Funktionalität für den Ausgang. Das Audiosignal ist dauerhaft aktiv.
- Talk: Das Audiosignal ist stummgeschaltet und nur aktiv, während die Command-Taste gedrückt wird.
- Mute: Das Audiosignal ist aktiv und wird stummgeschaltet, während die Command-Taste gedrückt wird.

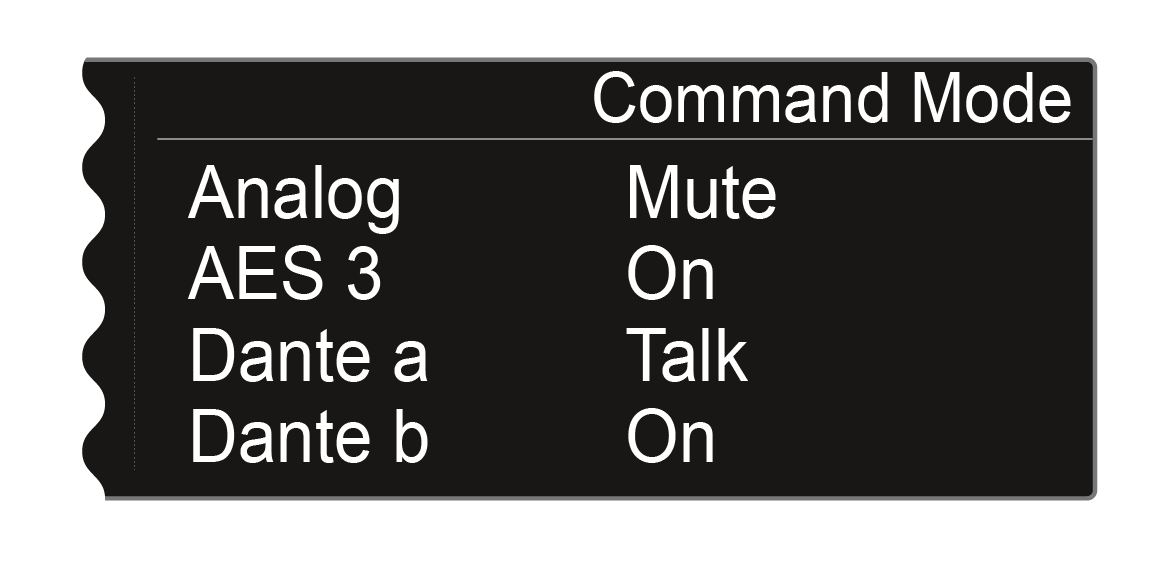

Beispiel: Das Signal des Ausgangs Analog wird über die PA-Anlage für das Publikum übertragen. Wird am Sender die Command-Taste gedrückt, wird das Signal auf der PA-Anlage stummgeschaltet. Im Kanal Dante a im Dante®-Netzwerk wird das Signal dann aktiviert. Dies kann der Tontechniker dann als Regieanweisung hören.
