Menüpunkt Walktest

Wenn Sie alle Empfänger und Sender für Ihre Veranstaltung aufgestellt und installiert haben, empfehlen wir, einen Empfangstest (Walktest) durchzuführen.

So können Sie prüfen, ob ausreichend Empfangsleistung über die gesamte genutzte Fläche zur Verfügung steht.

Starten Sie die Walktest-Funktion in diesem Menüpunkt und gehen Sie dann die komplette Fläche mit einem Sender ab. Die Ergebnisse des Walktests geben Ihnen Aufschluss über die Empfangsqualität.

Um den Walktest durchzuführen:
  1. Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.

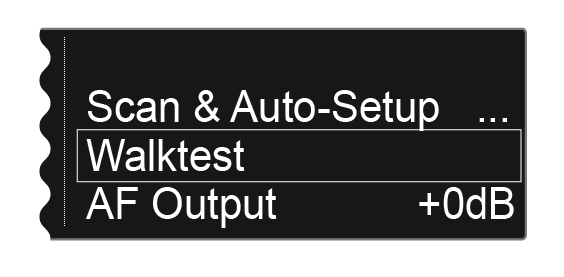

  2. Drehen Sie das Jog-Dial bis der Menüpunkt Walktest im Auswahlrahmen erscheint:
  3. Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

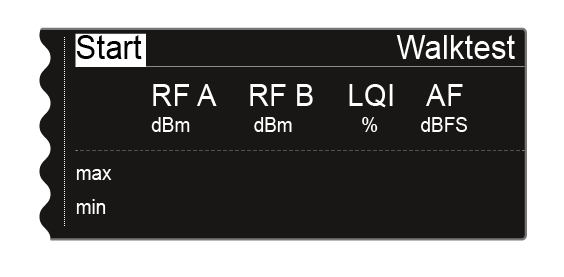

    Die folgende Ansicht wird angezeigt. Die Option Start oben links im Display ist bereits als Auswahl markiert.

  4. Drücken Sie das Jog-Dial, um den Walktest zu starten.
  5. Gehen Sie die gesamte Fläche, auf der das System betrieben werden soll, mit dem Sender ab.

    Im Display werden die folgenden Werte aufgezeichnet:

    RF A: Empfang Antenne A in dBm

    RF B: Empfang Antenne B in dBm

    LQI: Verbindungsqualität in % - siehe auch Bedeutung des Link Quality Indicator

    AF: Audiofrequenz des Senders in dBFS

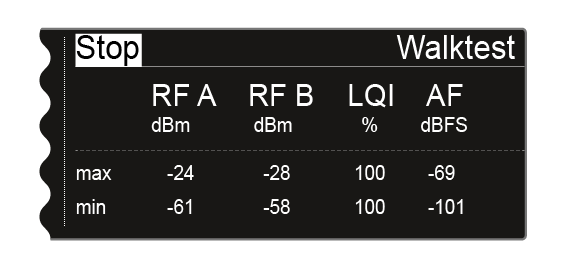

    Während der Walktest läuft, ist oben links im Display die Option Stop als Auswahl markiert.

  6. Drücken Sie das Jog-Dial, um den Walktest zu beenden, wenn Sie soweit sind.
