Item de menu Walktest

Depois de instalar todos os recetores e emissores para o seu evento, recomendamos que execute um teste de receção (Walktest).

Este permite verificar se está disponível potência de receção suficiente em toda a superfície utilizada.

Inicie a função Walktest neste item de menu e percorra toda a superfície com um emissor. Os resultados do Walktest fornecem informações sobre a qualidade da receção.

Para realizar o Walktest:

Prima o botão rotativo no ecrã inicial para abrir o menu de operação.

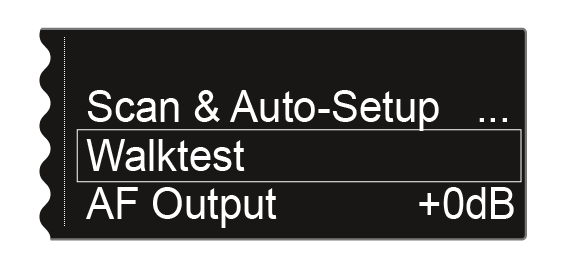

Rode o botão rotativo até ver o item de menu Walktest no quadro de seleção:
Prima o botão rotativo para abrir o item de menu.

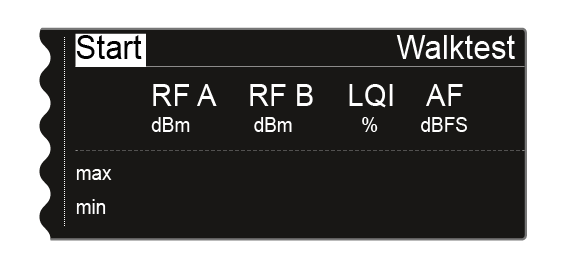

É apresentada a seguinte vista. A opção Start no canto superior esquerdo do visor já está marcada como selecionada.
Prima o botão rotativo para iniciar o Walktest.
Percorra toda a superfície no qual o sistema deve ser utilizado com o emissor.

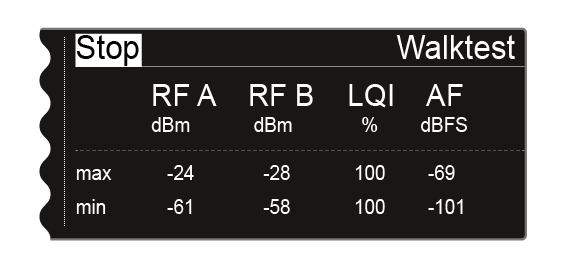

No visor são registados os seguintes valores:

RF A: Receção da antena A em dBm

RF B: Receção da antena B em dBm

LQI: Qualidade da ligação em %- ver também Significado do Link Quality Indicator

AF: Frequência de áudio do emissor em dBFS

Durante a execução do Walktest, a opção Stop encontra-se marcada como selecionada no canto superior esquerdo do visor.
Prima o botão rotativo para terminar o Walktest quando estiver pronto.
