Item de menu Test Tone

O EM 6000 oferece a possibilidade de gerar um som de teste.

Tal permite, por ex., verificar a reprodução de som do dispositivo ou ajustar canais na mesa de mistura.

Para reproduzir um som de teste no item de menu Test Tone:

Prima o botão rotativo no ecrã inicial para abrir o menu de operação.

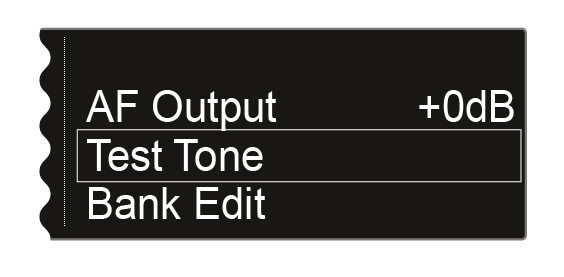

Rode o botão rotativo até ver o item de menu Test Tone no quadro de seleção:
Prima o botão rotativo para abrir o item de menu.

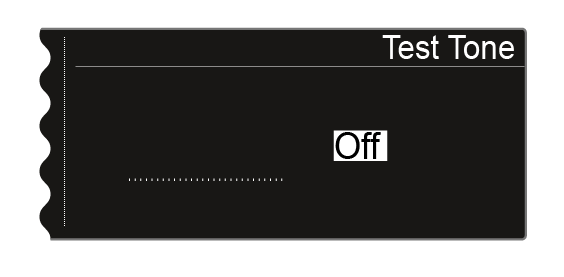

É apresentada a seguinte vista:

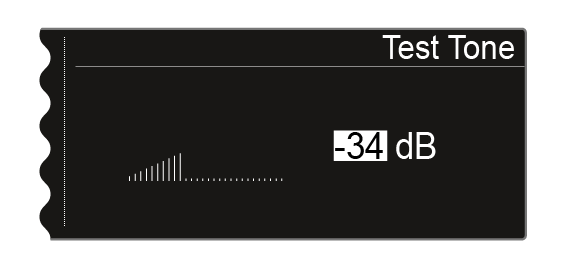

Rode o botão rotativo para definir o volume do som de teste.
Pode ajustar o volume do som de teste entre -60 dB e 0 dB.

Durante a reprodução do som de teste, o sinal de áudio do emissor é silenciado.
