Item de menu Scan & Auto-Setup

O EM 6000 oferece a possibilidade de efetuar uma busca no espetro de frequências e apresentar todas as frequências livres na gama de frequências selecionada. A configuração automática de frequências permite distribuir automaticamente as frequências livres por todos os EM 6000 disponíveis na rede.

Pode escolher a gama de frequências na qual deve ser efetuada a pesquisa a partir das frequências predefinidas B1 a B6 ou dos bancos de frequências definidos pelo utilizador U1 a U6, ou pode defini-la manualmente.

A função Auto Setup suporta também a configuração de uma grade de frequências equidistante através do banco de frequências E previsto para o efeito. Para obter mais informações acerca de grades de frequência equidistantes, consulte Grade de frequências equidistante.

Em alternativa, pode também utilizar o software Sennheiser Wireless Systems Manager (WSM) ou o software Sennheiser Control Cockpit (SCC).

sennheiser.com/wsm

sennheiser.com/control-cockpit

Preparar a busca de frequências e a configuração automática de frequências:
  1. Ative a função Auto Setup no item de menu System em todos os EM 6000 disponíveis na rede que devem ser considerados durante a configuração de frequências automática. Ver Item de menu System -> Auto Setup.
    Se a função não estiver ativada num EM 6000, não é possível executar qualquer configuração de frequências automática no mesmo.
    O EM 6000 no qual executa a função Auto-Setup é definido na rede como dispositivo Master. Os restantes dispositivos assumem a função de Follower.
  2. Desligue todos os emissores antes de executar a busca.
    Se ainda houver emissores ligados, estes são detetados como frequências não livres e as frequências realmente disponíveis não poderão ser utilizadas.
  3. Prima o botão rotativo no ecrã inicial para abrir o menu de operação.

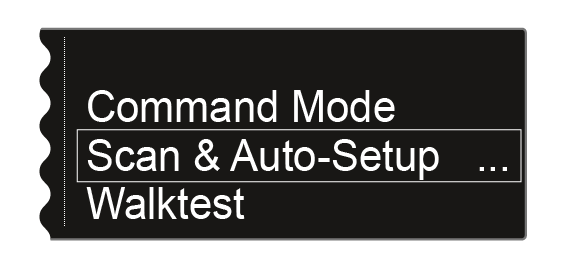

  4. Rode o botão rotativo até ver o item de menu Scan & Auto-Setup no quadro de seleção:
  5. Prima o botão rotativo para abrir o item de menu.
Realizar a busca de frequências:

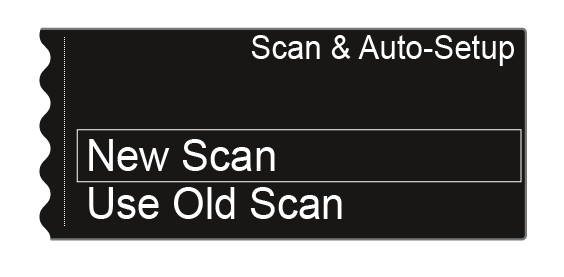

  1. No item de menu Scan & Auto-Setup, selecione a opção New Scan para efetuar uma busca completa no ambiente.
  2. No item de menu Scan & Auto-Setup, selecione a opção Use Old Scan se já efetuou uma busca e pretende apenas adicionar alguns dispositivos novos ao ambiente de produção já existente.

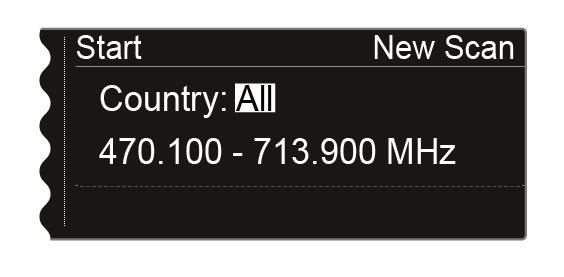

    • Depois de selecionar New Scan, é apresentada a seguinte vista.

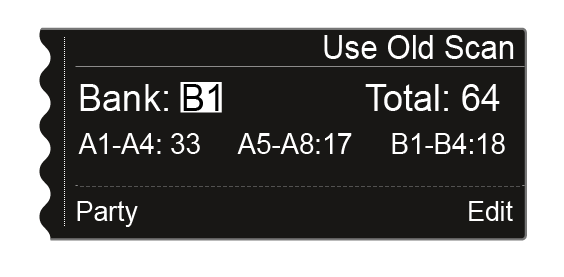

    • Após selecionar Use Old Scan é apresentado o resultado da última busca.

  3. Opção Use Old Scan: Continue para a secção seguinte Editar frequências apresentadas.
  4. Opção New Scan: Rode o botão rotativo para selecionar a gama de frequências na qual deve ser efetuada a busca:
    • Selecione All na definição Country para que a busca seja efetuada em todo o intervalo de frequências do EM 6000.
    • Selecione USA, Japan, China ou Korea, caso utilize determinadas variantes de frequências do emissor, para efetuar a busca apenas na gama de frequências efetivamente utilizada.

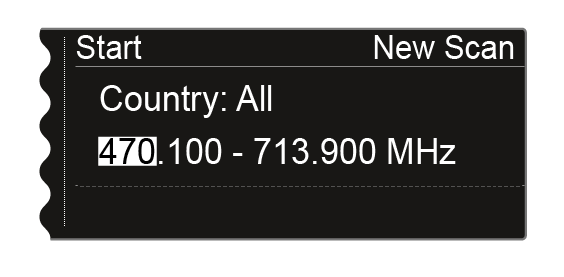

  5. Alternativa: Prima o botão rotativo para definir manualmente a gama de frequências na qual deve ser efetuada a busca.
    Pode ajustar o valor rodando o botão rotativo. Ao premir o botão rotativo, passa para o dígito seguinte ou anterior das frequências.

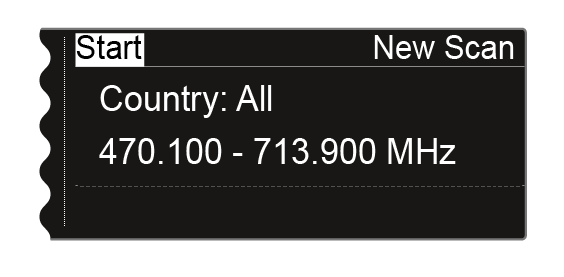

  6. Depois de definir a gama de frequências na qual deve ser efetuada a busca, prima o botão rotativo até ver a opção Start no canto superior esquerdo da seleção, realçada a branco.
  7. Prima o botão rotativo para iniciar a busca de frequências.
    • A busca é executada. O progresso é apresentado no visor em %.

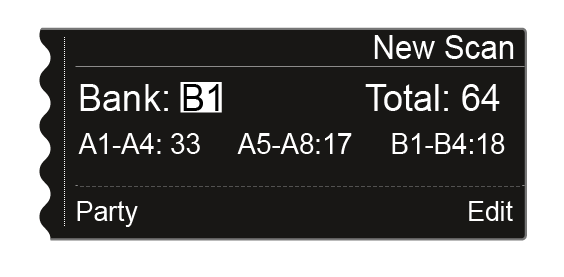

    • Após a busca, é apresentado o resultado. São apresentadas todas as frequências livres na gama selecionada.

Editar frequências apresentadas:
  1. Prima o botão rotativo.

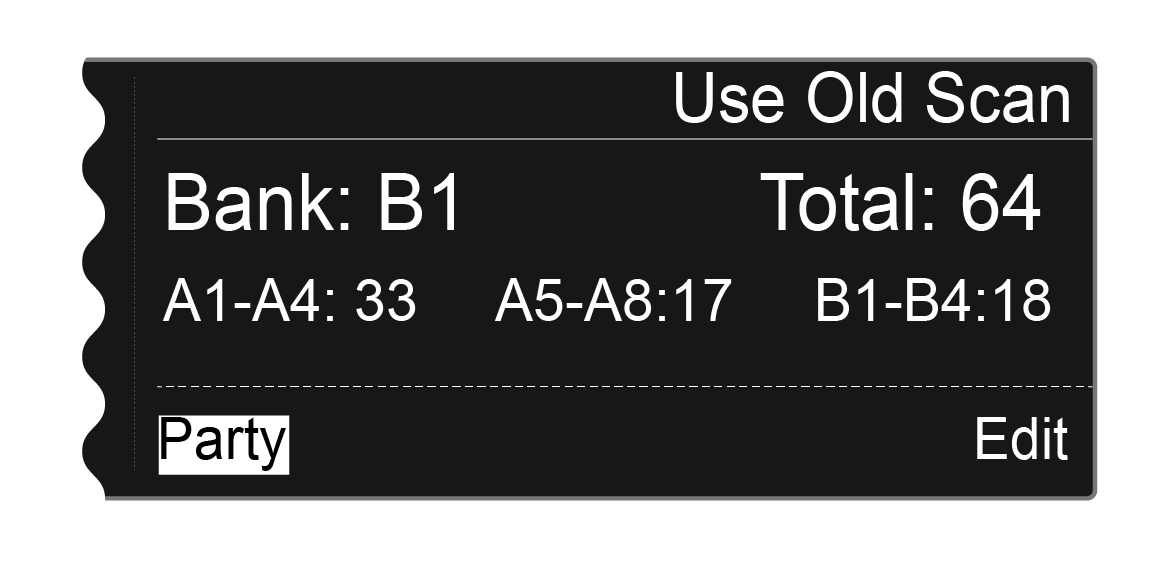

    A opção Party no canto inferior esquerdo é apresentada realçada a branco.

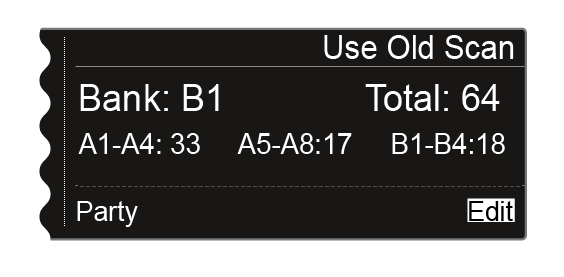

  2. Rode o botão rotativo para a direita.
    A função Edit no canto inferior direito é apresentada realçada a branco.

  3. Prima o botão rotativo para abrir a função Edit.

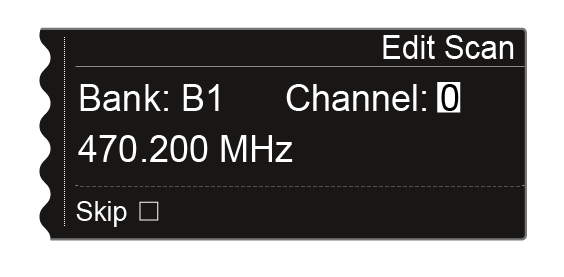

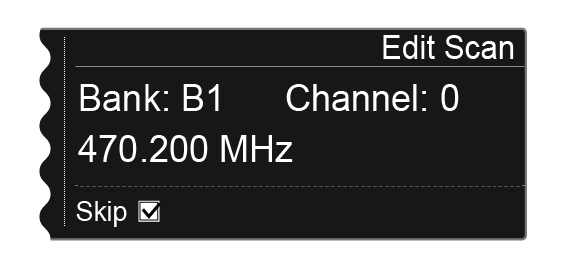

    É apresentada a seguinte vista.

  4. Rode o botão rotativo para escolher o canal que deve ser ignorado durante a configuração automática de frequências.
  5. Prima o botão rotativo

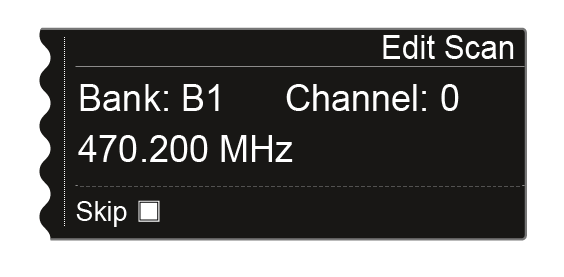

    A caixa da opção Skip é realçada a branco.

  6. Rode o botão rotativo para ativar a opção Skip para o canal selecionado.
  7. Prima o botão rotativo para selecionar outro canal a ignorar.
  8. Prima o botão SAVE para guardar a definição.
    Ao premir o botão ESC pode sair da função sem guardar.
Iniciar a configuração automática de frequências:
Depois de ter efetuado a busca e editado as frequências, pode iniciar a configuração automática de frequências. No visor, a opção Party tem de estar realçada a branco.

  1. Prima o botão rotativo para visualizar o próximo passo.

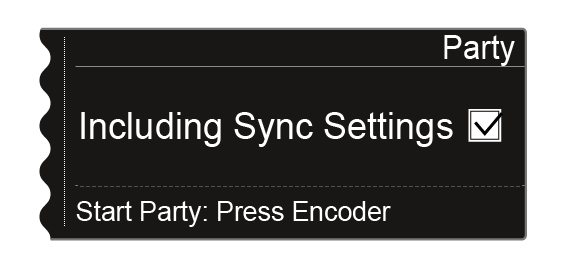

  2. Rode o botão rotativo para selecionar se as definições Sync também devem ser transmitidas durante a sincronização.
    Se não ativar esta opção, para os emissores só é transmitida a frequência.
  3. Prima o botão rotativo para iniciar a configuração automática de frequências.

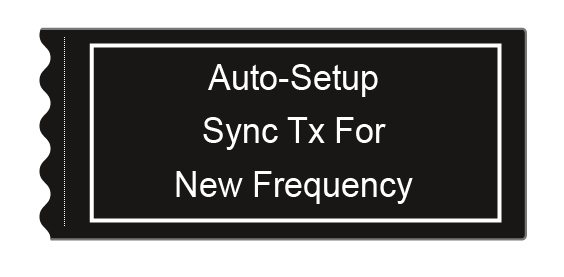

    A configuração é executada em todos os recetores disponíveis na rede. Certifique-se de que a opção Auto-Setup no item de menu System está ativada em todos os recetores. Após a configuração é apresentada a seguinte mensagem em todos os visores de todos os canais de receção.

  4. Sincronize todos os canais e os respetivos emissores através da função Sync (Sincronizar dispositivos).
Se premir o botão ESC de um canal, a sincronização dos dois canais do respetivo EM 6000 é cancelada.

No entanto, se premir o botão ESC do canal no qual iniciou a função Auto-Setup, é cancelada a sincronização de todos os canais na rede.

O EM 6000 no qual executa a função Auto-Setup é definido na rede como dispositivo Master. Os restantes dispositivos assumem a função de Follower.
