Item de menu Sync Settings

No item de menu Sync Settings pode especificar que definições devem ser transferidas para o emissor durante a sincronização entre o recetor e o emissor.

Também é possível configurar todas as definições em separado no emissor, no menu. No entanto, a função Sync permite configurar facilmente estas definições através do recetor.

Para mais informações sobre a função Sync, consulte Sincronizar dispositivos.

Para abrir o item de menu Sync Settings:

Prima o botão rotativo no ecrã inicial para abrir o menu de operação.

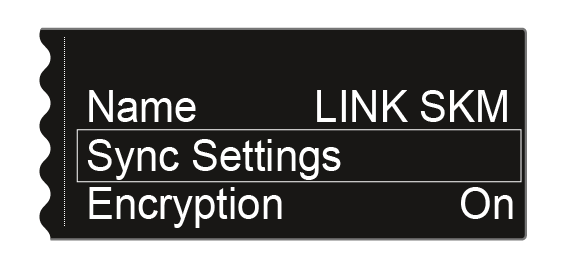

Rode o botão rotativo até ver o item de menu Sync Settings no quadro de seleção:
Prima o botão rotativo para abrir o item de menu.

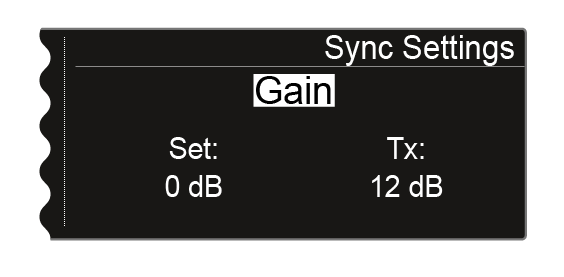

É apresentada a seguinte vista:
Rode o botão rotativo para selecionar entre as opções Gain, Low Cut, Auto Lock, Display, Cable, Power LED Mode, MIC Line Mode e Frequency Only.
Prima o botão rotativo para passar para o ajuste da opção selecionada.

O valor Set indica a definição que pode selecionar neste item de menu para a sincronização. O valor Tx indica o valor definido no emissor nesse momento.
Rode o botão rotativo para definir o valor pretendido.
Prima o botão SAVE para guardar as definições selecionadas.
