Item de menu Encryption

Pode proteger a ligação sem fios entre o emissor e o recetor por meio de uma encriptação AES-256.

Para abrir o item de menu Encryption:

Prima o botão rotativo no ecrã inicial para abrir o menu de operação.

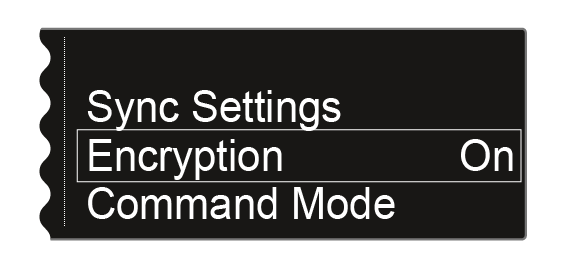

Rode o botão rotativo até ver o item de menu Encryption no quadro de seleção:
Prima o botão rotativo para abrir o item de menu.

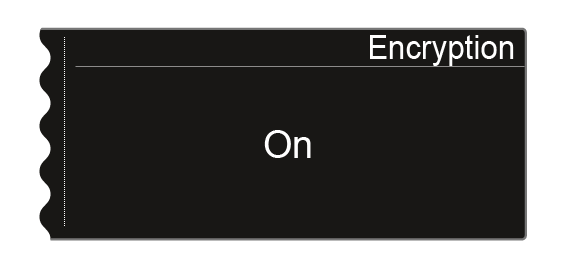

É apresentada a seguinte vista:
Rode o botão rotativo para escolher entre os valores On e Off.
Defina o valor pretendido.
Prima o botão SAVE para guardar a seleção.

Depois de ativar a encriptação, deve transferir esta definição para o emissor através da função Sync. Ver Sincronizar dispositivos. No próprio emissor não é possível ativar a encriptação.
