Item de menu Frequency

No item de menu Frequency pode definir a frequência do respetivo canal.

Pode selecionar uma frequência dos bancos de frequências predefinidos B1 a B6 (até 65 canais por banco) ou definir manualmente a frequência.

Também pode escolher frequências dos bancos de frequências definidos pelo utilizador U1 a U6. Pode ajustar estes bancos de frequências no item de menu Bank Edit. Ver Item de menu Bank Edit.

Para abrir o item de menu Frequency:

Prima o botão rotativo no ecrã inicial para abrir o menu de operação.
Rode o botão rotativo até ver o item de menu Frequency no quadro de seleção:
Prima o botão rotativo para abrir o item de menu.

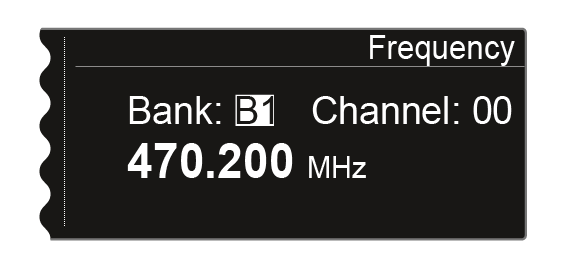

É apresentada a seguinte vista:
Rode o botão rotativo para selecionar outro banco de frequências.

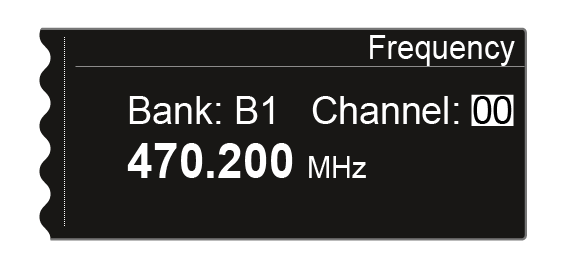

Prima o botão rotativo para passar para a seleção do canal:
Rode o botão rotativo para definir outro canal.
Prima o botão SAVE para confirmar a seleção do banco e do canal.

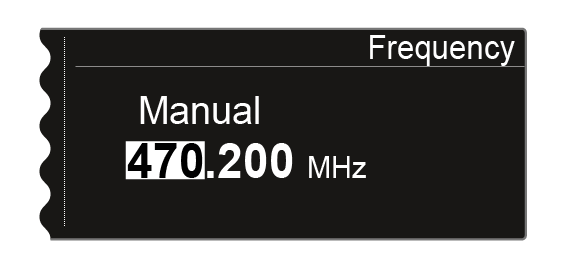

Ou: Prima o botão rotativo para passar para a configuração da frequência manual:
Rode o botão rotativo para definir manualmente a frequência pretendida.
Prima o botão SAVE para guardar a frequência definida.
