Item de menu Command Mode

Se utilizar um emissor com um botão Command, existe a possibilidade de configurar as saídas de áudio do EM 6000 para a utilização do botão Command do emissor.

Para abrir o item de menu Command Mode:

Prima o botão rotativo no ecrã inicial para abrir o menu de operação.

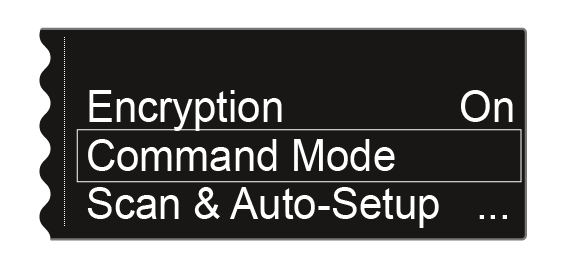

Rode o botão rotativo até ver o item de menu Command Mode no quadro de seleção:
Prima o botão rotativo para abrir o item de menu.
É apresentada a seguinte vista:
As saídas seguintes podem ser ocupadas para utilizar o botão Command:
- Analog: saída analógica, conector XLR ou conector jack Bal AF out
- AES 3: saída digital, conector XLR AES 3
- Dante a, Dante b: dois canais separados na rede Dante®
Prima o botão rotativo para alterar entre as saídas de áudio.
Rode o botão rotativo para escolher entre os valores On, Talk e Mute para a saída de áudio selecionada.
- On: Nenhuma funcionalidade Command para a saída. O sinal de áudio está permanentemente ativo.
- Talk: O sinal de áudio está silenciada e apenas ativo enquanto o botão Command estiver premido.
- Mute: O sinal de áudio está ativo e é silenciado enquanto o botão Command estiver premido.

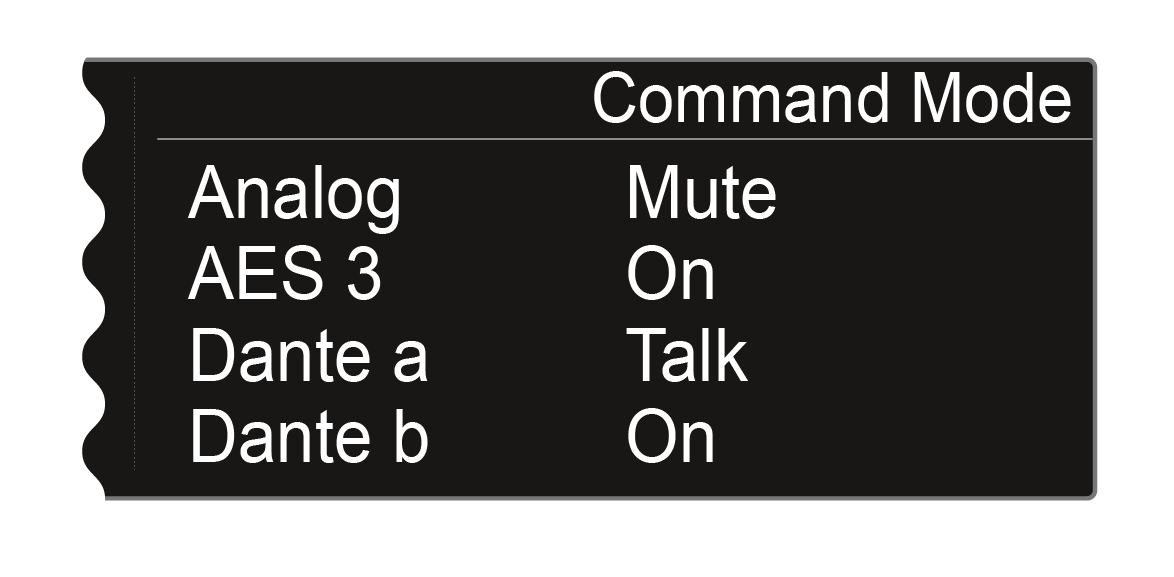

Exemplo: O sinal da saída Analog é transmitido para o público através do sistema PA. Se premir o botão Command no emissor, o sinal é silenciado no sistema PA. Assim, o sinal é ativado no canal Dante a da rede Dante®. O técnico de som pode ouvir isso como instrução de direção artística.
