Item de menu Bank Edit

Para além dos bancos de frequências predefinidos B1 a B6, pode atribuir frequências aos bancos de frequências definidos pelo utilizador U1 a U6.

Para efetuar ajustes no item de menu Bank Edit:

Prima o botão rotativo no ecrã inicial para abrir o menu de operação.

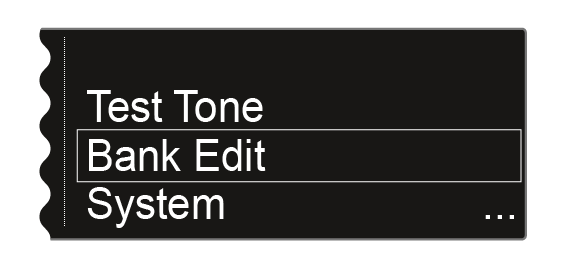

Rode o botão rotativo até ver o item de menu Bank Edit no quadro de seleção:
Prima o botão rotativo para abrir o item de menu.

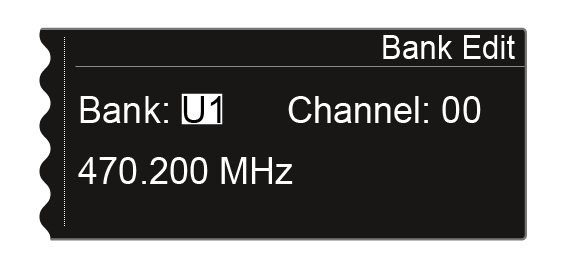

É apresentada a seguinte vista:
Rode o botão rotativo para selecionar o banco de frequências pretendido (de U1 a U6).

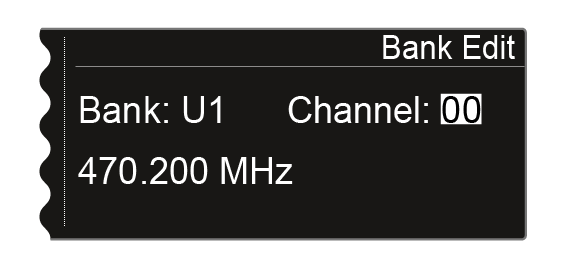

Prima o botão rotativo para alterar a seleção de canais.
Rode o botão rotativo para selecionar o canal pretendido (de 00 a 99).

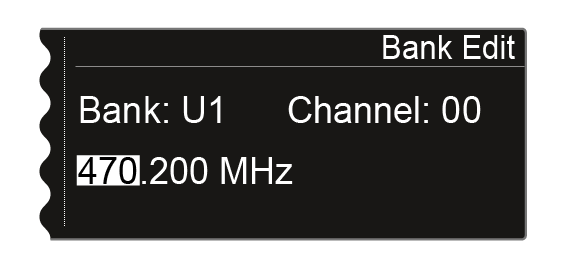

Prima o botão rotativo para alterar a seleção de frequências.
Rode o botão rotativo para definir a frequência pretendida para o banco selecionado e o canal selecionado.
Prima o botão SAVE para guardar a definição.
