Kopfhörerausgang verwenden

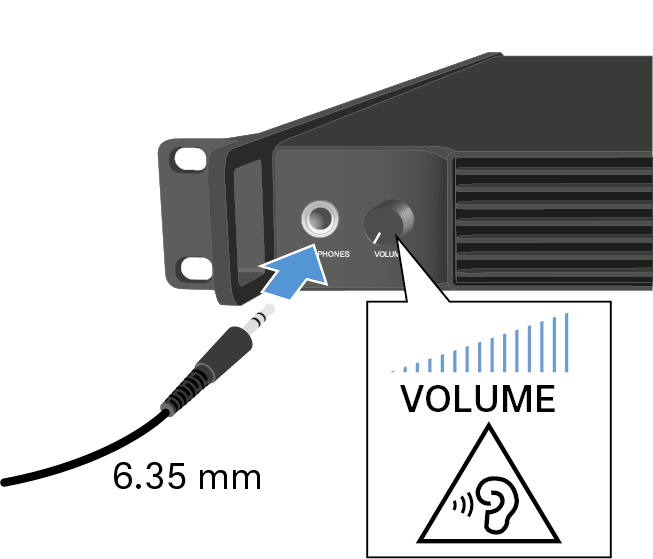

Über den Kopfhörerausgang an der Vorderseite der Base Station (6,35 mm Klinke) können Sie die Audiosignale der Kanäle abhören.

Zuerst müssen Sie Audio-Links in LinkDesk oder Spectera WebUI einrichten.

WARNUNG

Gefahr durch hohe Lautstärke

Zu hohe Lautstärke kann Ihr Gehör schädigen.

Drehen Sie die Lautstärke des Kopfhörerausgangs herunter, bevor Sie den Kopfhörer aufsetzen.

So hören Sie eine Audioquelle ab:

Schließen Sie den Kopfhörer an die Buchse HEADPHONES an.
Hier können Sie die Audioquelle auswählen: Headphone.
Stellen Sie die Lautstärke mit dem Regler VOLUME neben der Buchse HEADPHONES ein.

Sie können nun die ausgewählte Audioquelle hören.
