Headphone

Unter diesem Menüpunkt können Sie den Kopfhörerausgang auswählen.

Sie müssen über LinkDesk oder Spectera WebUI für die mobilen Geräte Audio-Links einrichten.

Wenn kein Audio-Link eingerichtet ist, wird folgender Hinweis angezeigt:

Zuerst müssen Sie Audio-Links in LinkDesk oder Spectera WebUI einrichten.

So wählen Sie einen Audio-Link aus:

Drücken Sie das Jog-Dial, um das Menü „Headphone“ zu öffnen.
Jeder Audioausgang wird unabhängig angezeigt.

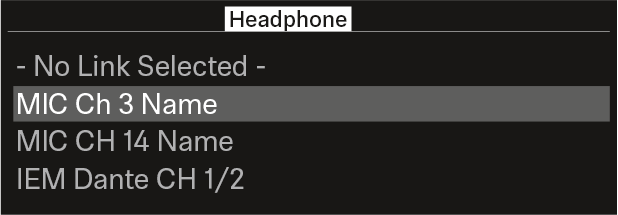

Die erstellten Audio-Links werden angezeigt.
Drehen Sie das Jog-Dial, um den gewünschten Audio-Link auszuwählen.
Der Name der ausgewählten Verbindung pulsiert zweimal.
Drücken Sie das Jog-Dial, um in das Hauptmenü zurückzukehren.
Die ausgewählte Verbindung wird angezeigt.

Sie können nun den Ton über den ausgewählten Audio-Link hören.
