Base Station in ein Rack einbauen

Sie können die Base Station in jedem herkömmlichen 19"-Rack einbauen. Die Winkel für die Rackmontage sind bereits am Gerät angebracht.

Beachten Sie bei der Rackmontage immer die folgenden Hinweise.

ACHTUNG

Materialschäden durch Überhitzung der Geräte

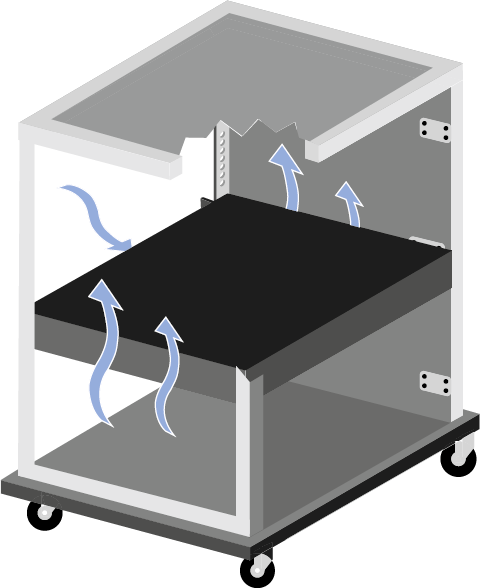

Bei unzureichender Belüftung kann es zu einer Überhitzung der im Rack montierten Geräte kommen.

Sorgen Sie für eine ausreichende Belüftung des Racks, insbesondere wenn mehrere Geräte installiert sind.

Installieren Sie bei Bedarf einen Lüfter im Rack.

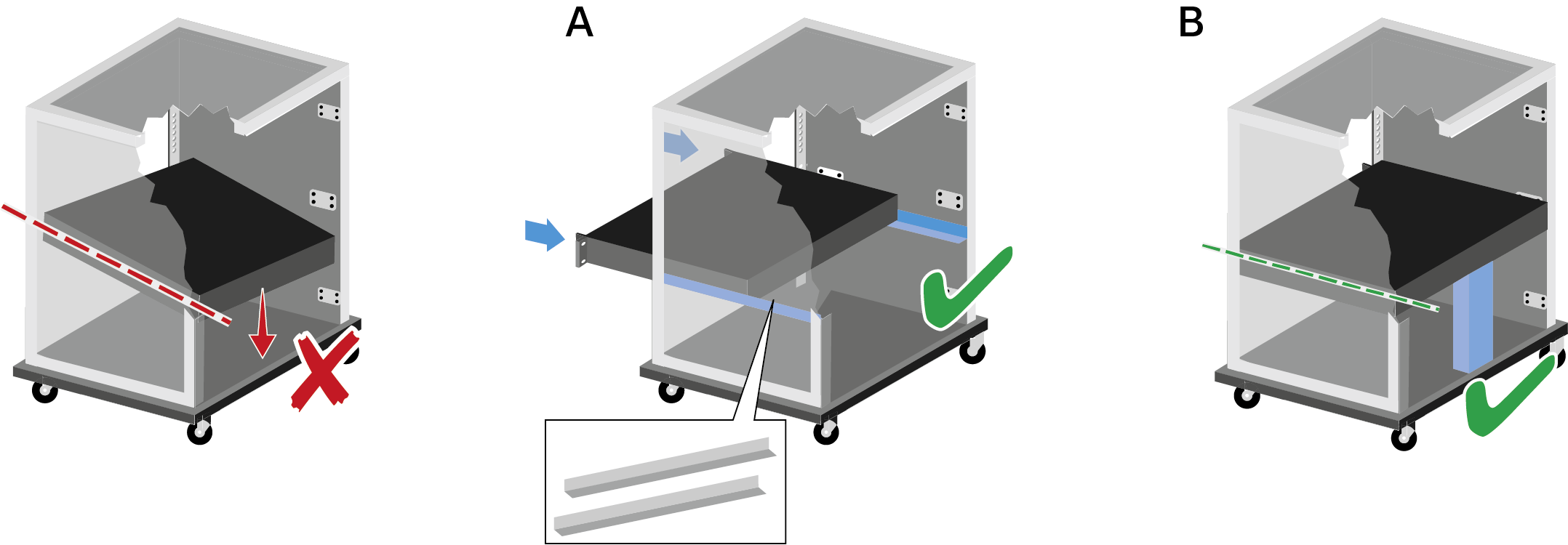

Nach der Installation im Rack muss die Base Station abgestützt werden.

Aufgrund des Gewichts und der Tiefe des Geräts besteht die Gefahr, dass es im Rack einbricht und dadurch beschädigt wird.

Version A

Verwenden Sie spezielle Rackmontage-Schienen.
Die Konstruktion des verwendeten Racks muss für den Einbau dieser Montageschienen geeignet sein.

Version B

Verwenden Sie einen geeigneten Gegenstand, um das Gerät an der Rückseite abzustützen.
Stellen Sie sicher, dass sich dieser Gegenstand nicht lösen kann.

Die Base Station wurde im Rack installiert.
