Produktübersicht

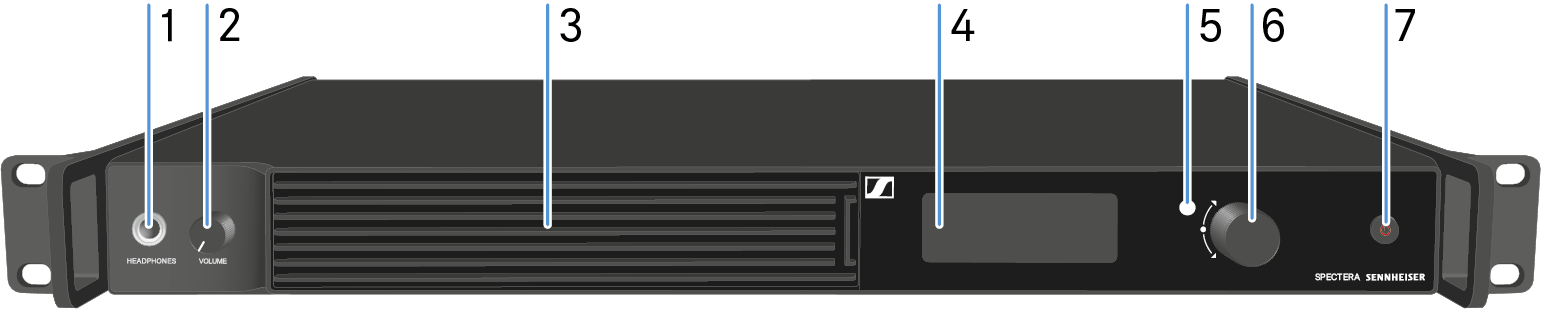

Vorderseite

1 KOPFHÖRERBUCHSE: siehe Kopfhörerausgang verwenden

2 LAUTSTÄRKEREGLER für Kopfhörer: siehe Kopfhörerausgang verwenden

3 Lüftereinlass mit Filter: siehe Lüfterfilter austauschen

4 Display für Statusinformationen und Bedienmenü: siehe Informationen auf dem Display

5 LED zur Statusanzeige: siehe Bedeutung der LED

6 Jog-Dial (NACH OBEN/NACH UNTEN/FESTLEGEN) zum Navigieren im Menü: siehe Im Menü navigieren

7 EIN/AUS-Taste: siehe Base Station einschalten und in den Standby-Modus schalten

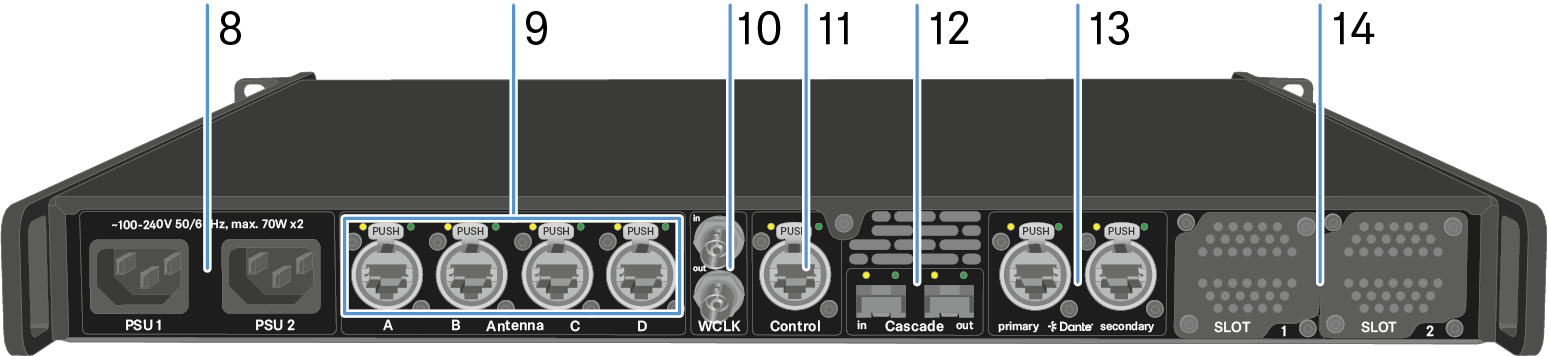

Rückseite

8 Netzspannungsbuchsen: siehe Base Station mit dem Stromnetz verbinden / vom Stromnetz trennen

9 4x robuste RJ45-Antennenanschlüsse: siehe Antennen anschließen

10 Wordclock-Eingang/Ausgang: siehe Mit der Wordclock verbinden

11 robuster RJ45-Steueranschluss: siehe Mit dem Netzwerk verbinden

12 Kaskaden-Eingang/Ausgang

13 2x robuste RJ45-Anschlüsse für Dante® primär | sekundär: siehe Audio über Dante® verbinden

14 Steckplatz 1 | 2 für MADI-Karten: siehe Steckkarten installieren
