Steckkarten installieren

Sie können sowohl identische als auch unterschiedliche Karten installieren.

Zwei Arten von MADI-Karten sind verfügbar, sieheMADI-Karten.

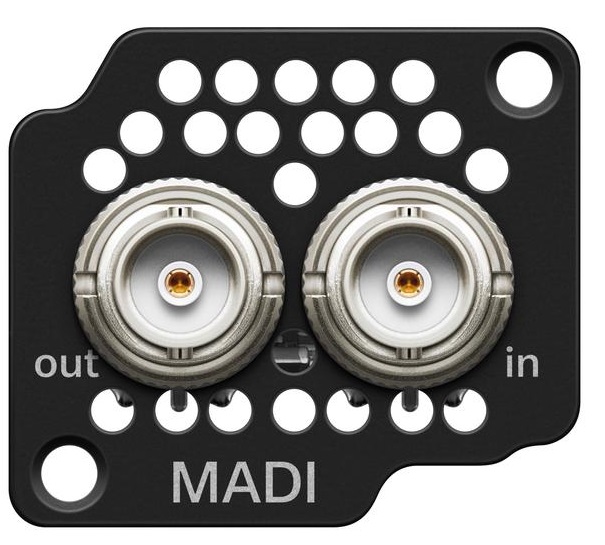

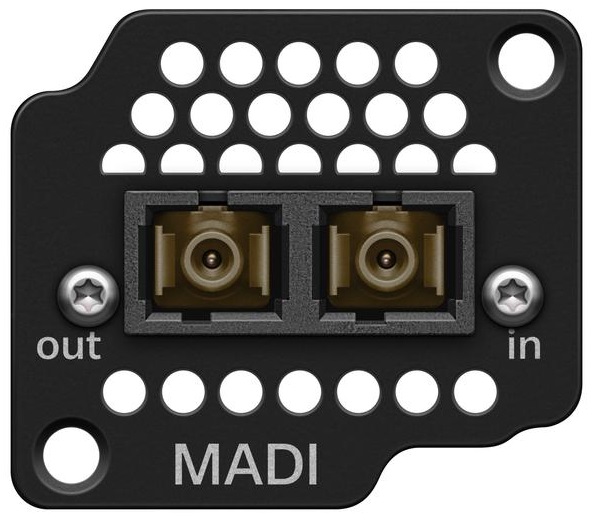

MADI Card (BNC)	MADI Card (OM)

VORSICHT

Improper handling of the device may result in its damage

Device contains sensitive electronics to electrostatic discharge (ESD).

Observe the precautionary measures for handling components at risk of electrostatic discharge and take appropriate protective measures when touching the device.

So installieren Sie eine MADI-Karte in der Base Station:

Trennen Sie die Base Station vollständig vom Stromnetz. Siehe Base Station mit dem Stromnetz verbinden / vom Stromnetz trennen.

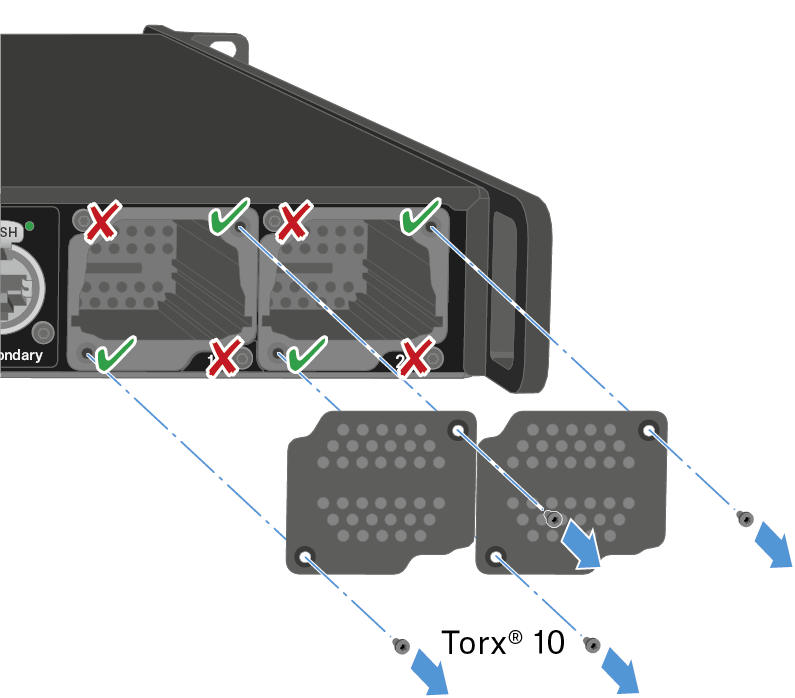

Schrauben Sie eine der Blindkappen an der Base Station ab. Dazu wird ein Schraubendreher des Typs torx® 10 benötigt.

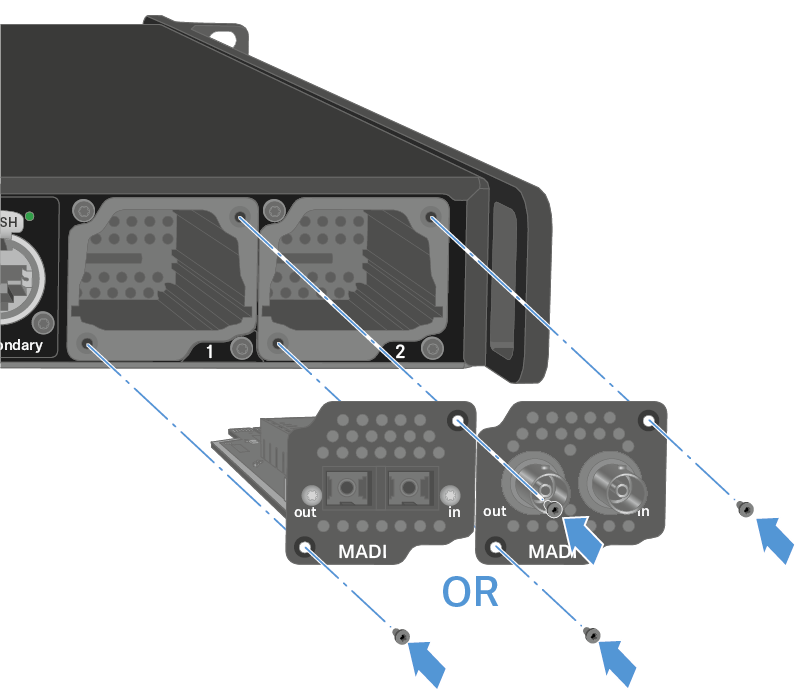

Schieben Sie die MADI-Karte vollständig in den offenen Steckplatz, wie in der Abbildung gezeigt.
Die Karte kann nur in eine Richtung in das Gehäuse der Base Station eingesetzt werden. Die Schrift auf der Karte muss nach oben zeigen.
Schrauben Sie die MADI-Karte mit max. 65 cNm +/-10 % fest auf.

Die MADI-Karten können direkt verwendet werden.

Es wurde eine MADI-Karte installiert.
