Erste Schritte

Ihre Base Station ist in nur wenigen Schritten einsatzbereit.

Nach dem Auspacken der Base Station müssen Sie die Firmware aktualisieren, bevor Sie eine Lizenz aktivieren können.

Wenn Sie LinkDesk verwenden, ist das Aktualisieren zwingend erforderlich, bevor die Lizenz aktiviert wird.

ACHTUNG

Die Lizenzaktivierung erfordert eine direkte Internetverbindung zum Gerät

Um die Base Station mit dem 18-stelligen Lizenzcode zu aktivieren, ist eine direkte Internetverbindung erforderlich.

Bitte verbinden Sie Ihre Base Station direkt mit einem Netzwerk mit Internetzugang über einen Switch oder Router. Weitere Informationen finden Sie im Kapitel Mit dem Netzwerk verbinden.

Direkte Verbindungen über Laptop usw. werden für die Aktivierung nicht unterstützt!

Das Internet wird nur einmal für die Aktivierung benötigt.

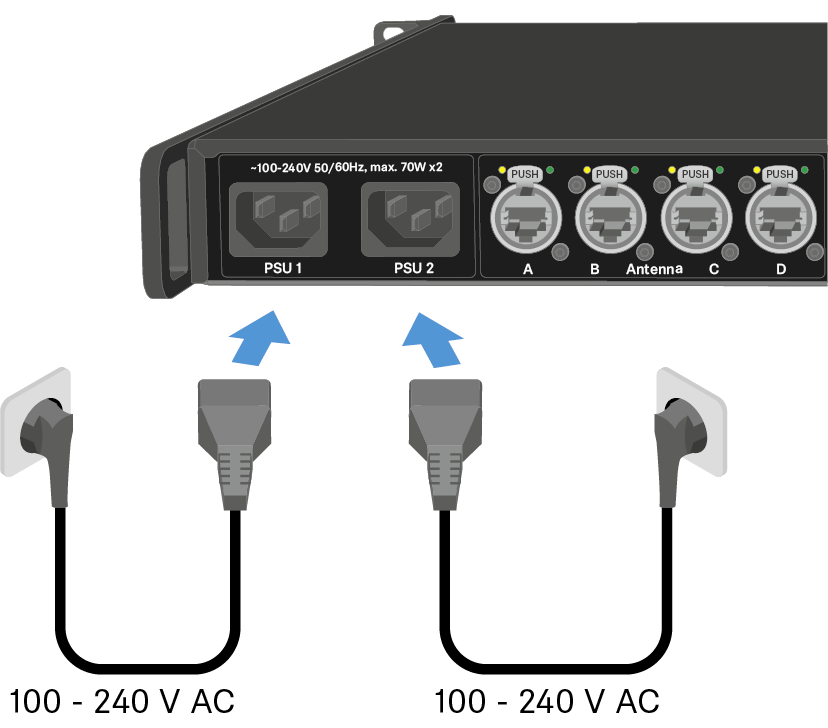

So verbinden Sie die Base Station mit dem Stromnetz:

Schließen Sie eines der Netzkabel an die Spannungsbuchse auf der Rückseite der Base Station an.
Schließen Sie den Stecker dieses Netzkabels an eine geeignete Steckdose an.
Die Base Station wurde an die Spannungsversorgung angeschlossen.

So verbinden Sie die Base Station mit einem Netzwerk:

Stecken Sie den Stecker auf der einen Seite des Netzwerkkabels in die Control-Buchse.
Schließen Sie die andere Seite des Netzwerkkabels an einen Switch, Router oder direkt an einen Computer an.

Für die Lizenzaktivierung ist ein direkter Internetzugang der Base Station erforderlich!

Die Base Station wurde mit einem Netzwerk verbunden.

So aktualisieren Sie die Firmware:

Wenn Sie Spectera WebUI verwenden möchten, hängt dies von der ursprünglichen Firmware-Version ab:
- Verwendung von Firmware ≤ 0.8.x: https://deviceIP/specteracontrol/index.html.
- Verwendung von Firmware ≥1.x.x:https://deviceIP/.

  Die Geräte-IP finden Sie hier: Netzwerk.
In einigen Fällen kann es vorkommen, dass der Internetbrowser Probleme hat, die Seite anzuzeigen. Verwenden Sie in diesem Fall die LinkDesk-Software.
Wenn Sie die kostenlose LinkDesk-Software verwenden möchten: Laden Sie die Software von der Sennheiser-Website sennheiser.com/linkdesk herunter.
Das Aktualisieren ist zwingend erforderlich, bevor eine Lizenz aktiviert wird.

Ihre Base Station ist auf dem neuesten Stand.

Sie können jetzt eine Lizenz hinzufügen, siehe Lizenz aktivieren (allgemein).
