Audio über Dante® verbinden

Sie können das Audiosignal über Dante® ein- und ausgeben.

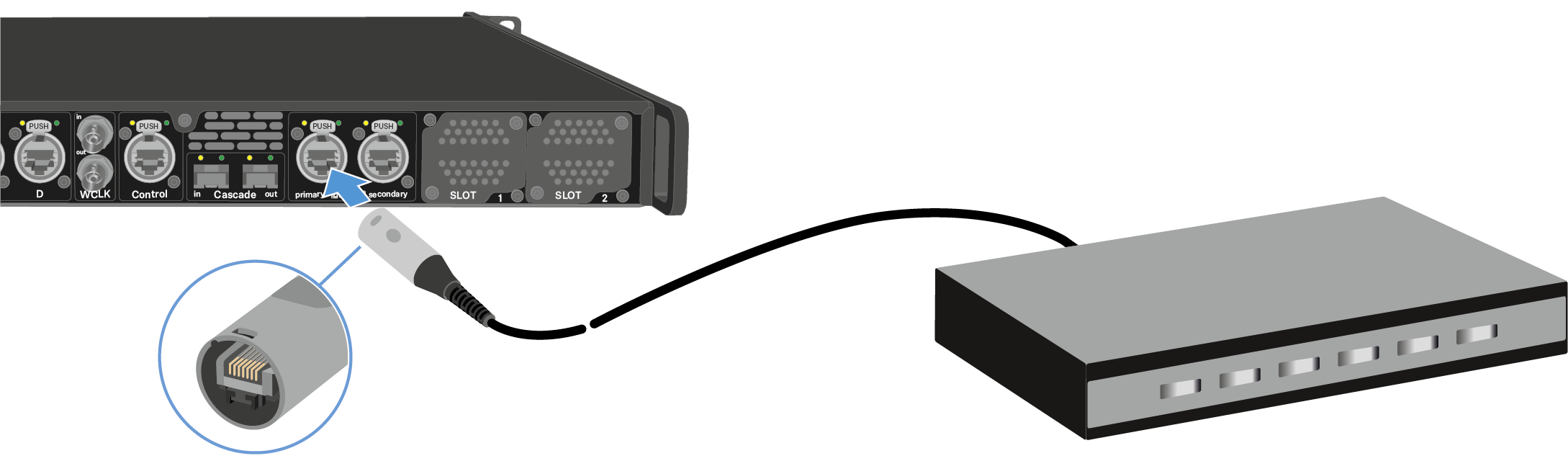

So verbinden Sie Audio über Dante®:

Stecken Sie die eine Seite eines robusten RJ45-Kabels in die Dante-Primärbuchse®.
Stecken Sie die andere Seite in einen Router.
Laden Sie Dante® Controller herunter.
Hierbei handelt es sich in der Regel um einen Host-Computer (PC oder Mac), auf dem die Dante®-Controller-Softwareanwendung installiert ist. Diese Anwendung konfiguriert und steuert alle Dante®-Geräte und Audiostreams innerhalb des Netzwerks.

Informationen über den Dante Controller und die Dante-Netzwerkprotokoll-Einstellungen finden Sie auf der Website von Audinate: audinate.com.

Die Base Station kann Audio über Dante® ein- und ausgeben.

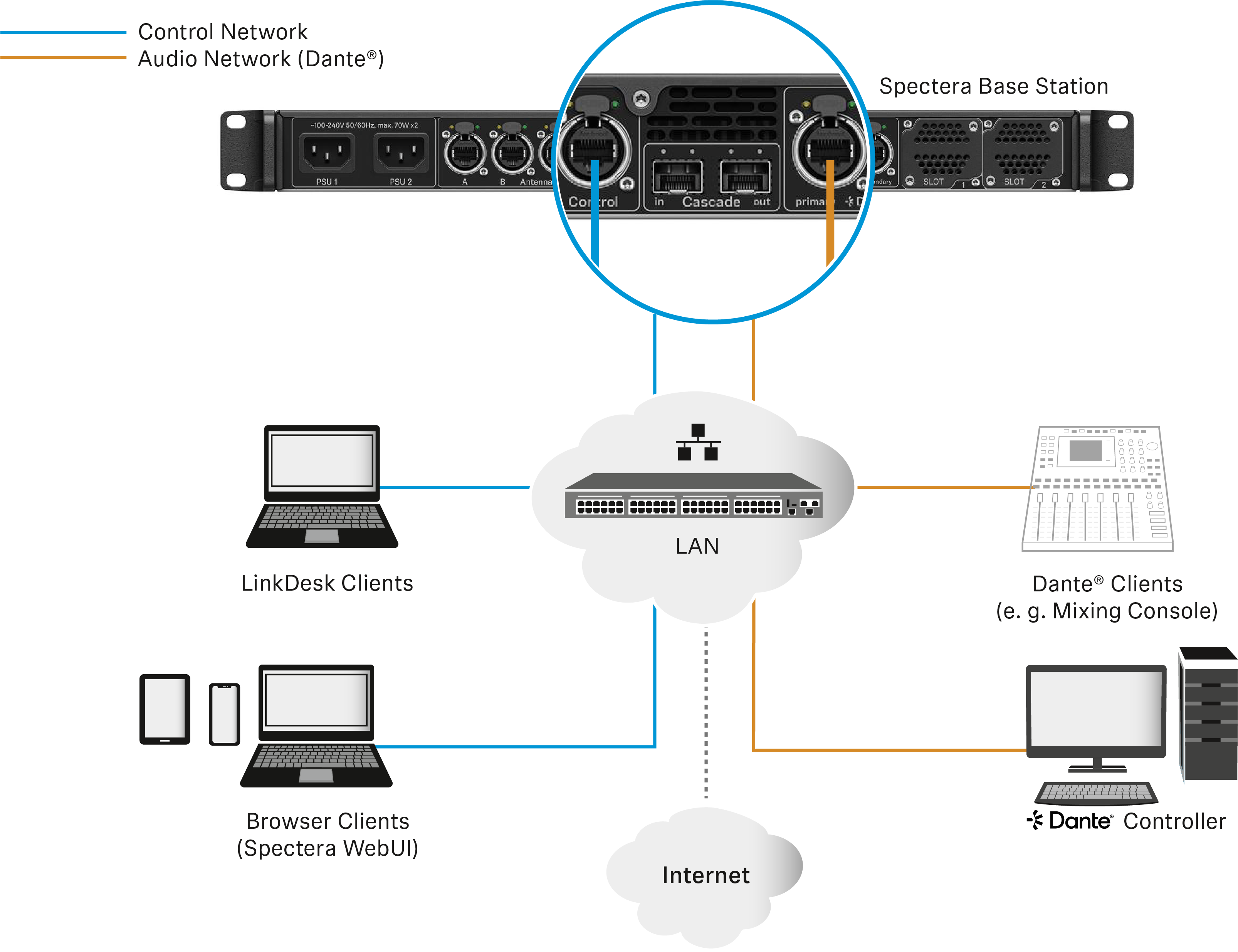

Shared Network-Modus

Im Shared Network-Modus nutzen beide Netzwerke für Steuerung und Dante® die gleiche physische Netzwerkinfrastruktur.

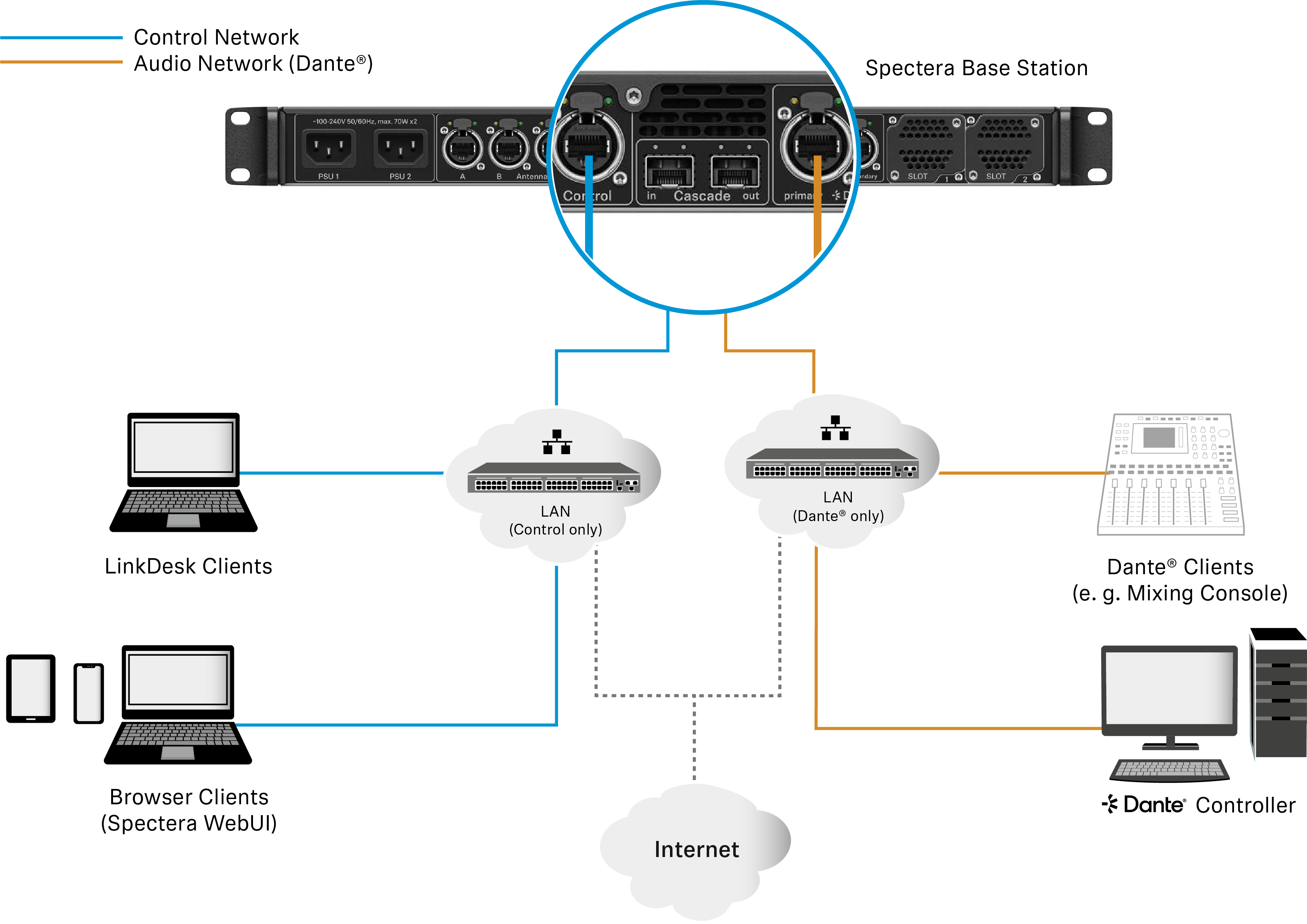

Split Network-Modus

Im Split Network-Modus nutzen beide Netzwerke für Steuerung und Dante® unterschiedliche physische Netzwerkinfrastrukturen.

Weitere Informationen finden Sie im Netzwerk- und Sicherheitsleitfaden, der im Download-Bereich auf der Produktseite der Base Station sennheiser.com/base-station verfügbar ist.
