Mit der Wordclock verbinden

Sie können die interne Wordclock an der Base Station verwenden oder eine externe Wordclock anschließen.

Sie können auch das externe Wordclock-Signal ausgeben und auf bis zu 8 Base Stations kaskadieren.

Der Wordclock-Ausgang überträgt nur die externe Wordclock, die am Wordclock-Eingang angeschlossen ist. Das interne Wordclock-Signal wird nicht über den Wordclock-Ausgang ausgegeben.

Weitere Informationen über die Wordclock finden Sie unter Wordclock-Szenarien für digitales Audio.

So schließen Sie eine externe Wordclock an:

Verbinden Sie die externe Wordclock über ein koaxiales BNC-Kabel (75 Ω) mit dem Wordclock-Eingang WCLK in.

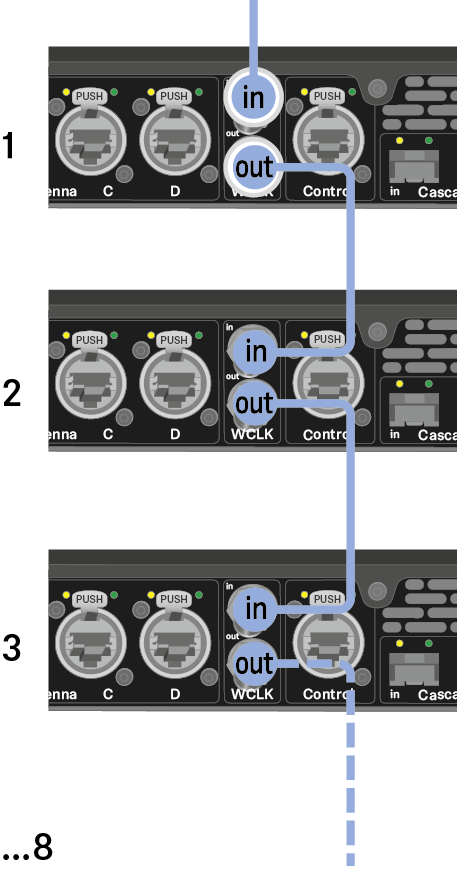

So kaskadieren Sie die Wordclock:

Verbinden Sie das Kabel vom Wordclock-Eingang WCLK in der nächsten Base Station mit dem Wordclock-Ausgang WCLK out der vorherigen Base Station.

Die Base Station wurde mit einer Wordclock verbunden.
