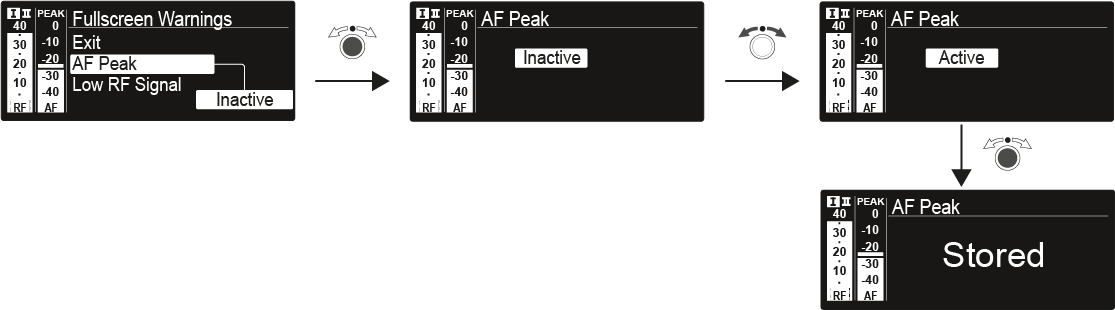

Menüpunkt Advanced -> Fullscreen Warnings

Im Menüpunkt Warnings des Untermenüs Advanced können Sie Warnungen für bestimmte Fälle aktivieren oder deaktivieren.

Die jeweilige Warnung blinkt dann im gesamten Bildschirm.

Es können die folgenden Warnungen aktiviert oder deaktiviert werden:

AF-Peak

Der Audiopegel ist zu hoch.

Low RF-Signal

Das Funksignal ist zu schwach.

RF Mute

Das Funksignal vom Sender zum Empfänger ist deaktiviert.

TX Mute

Das Audiosignal des Senders ist stummgeschaltet.

RX Mute

Die Audioausgabe des Empfängers ist stummgeschaltet.

Low Battery

Der Batteriestand des Senders ist niedrig.
