Produktübersicht

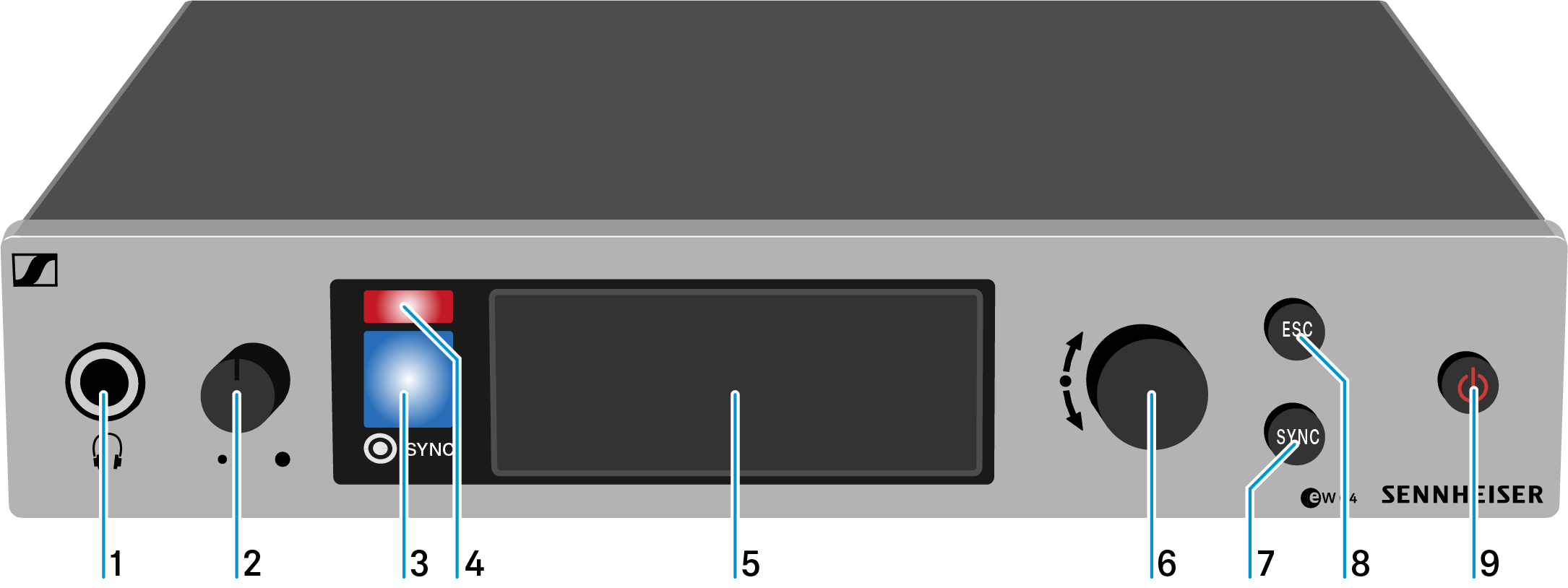

Vorderseite

1	Kopfhörerbuchse siehe Kopfhörerausgang verwenden
2	Lautstärkeregler für Kopfhörerbuchse siehe Kopfhörerausgang verwenden
3	Infrarot-Schnittstelle mit blauer LED siehe Ew 300-500 G4 synchronisieren
4	rote LED für Warnungen siehe Menüpunkt Advanced -> Fullscreen Warnings
5	Display siehe Anzeigen im Display des Empfängers
6	Jog-Dial zur Navigation durch das Menü siehe Tasten zur Navigation durch das Menü
7	Taste SYNC siehe Ew 300-500 G4 synchronisieren
8	Taste ESC siehe Tasten zur Navigation durch das Menü
9	Taste STANDBY siehe Empfänger ein- und ausschalten

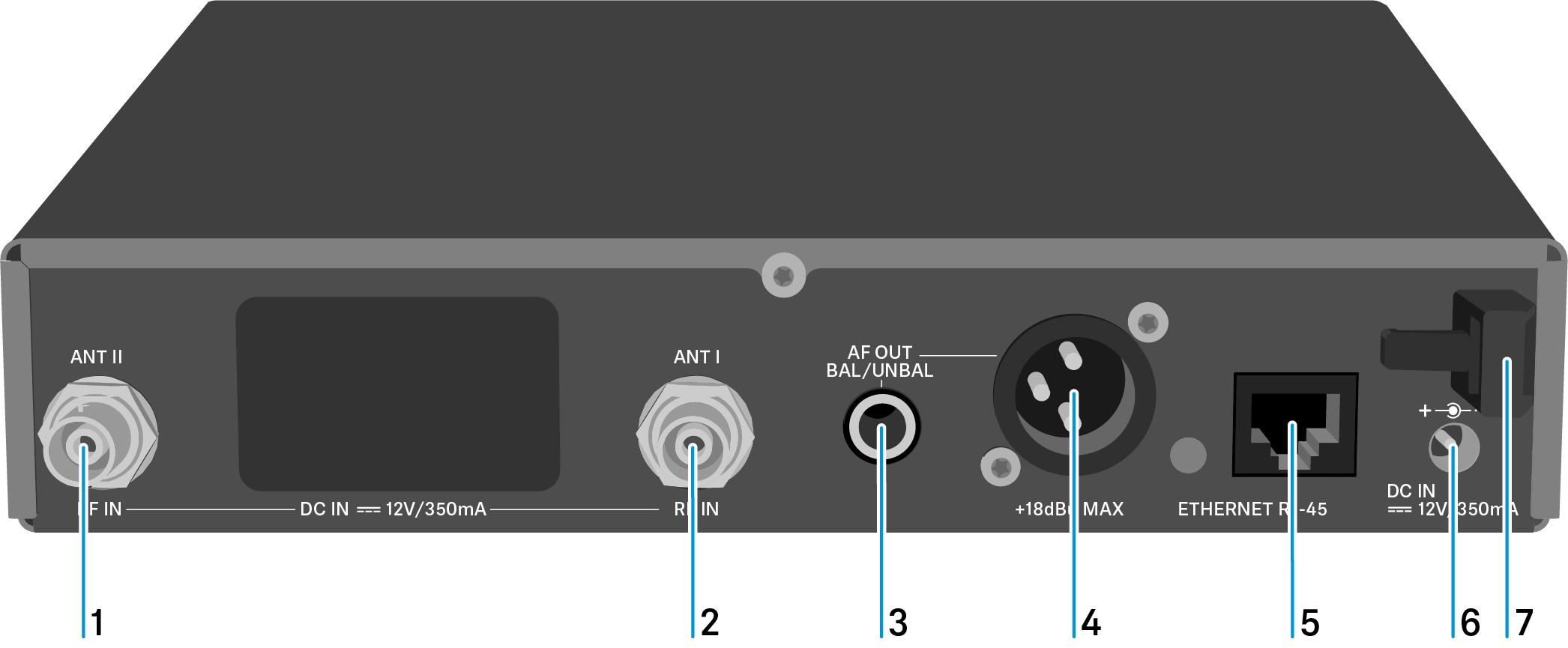

Rückseite

1	BNC-Buchse, Antenneneingang II (ANT II) mit Fernspeiseeingang siehe Antennen anschließen
2	BNC-Buchse, Antenneneingang I (ANT I) mit Fernspeiseeingang siehe Antennen anschließen
3	6,3-mm-Klinkenbuchse für Audioausgang, unsymmetrisch (AF OUT UNBAL) siehe Audiosignale ausgeben
4	XLR-3-Buchse für Audioausgang, symmetrisch (AF OUT BAL) siehe Audiosignale ausgeben
5	LAN-Anschlussbuchse (ETHERNET RJ 45) siehe Ein Datennetzwerk herstellen
6	Anschlussbuchse für das Steckernetzteil (DC IN) siehe Empfänger mit dem Stromnetz verbinden/vom Stromnetz trennen
7	Zugentlastung für das Anschlusskabel des Steckernetzteils siehe Empfänger mit dem Stromnetz verbinden/vom Stromnetz trennen
