Menüpunkt Advanced -> Sync Settings

Im Menüpunkt Sync Settings des Untermenüs Advanced können Sie die Parameter für die Übertragung auf die Sender einstellen und deren Übertragung aktivieren oder deaktivieren.

Die Parameter werden für den SK, SKM und SKP separat festgelegt.

Folgende Parameter können aktiviert/deaktiviert werden:

Sensitivity
Auto Lock
Mute Mode
RF Power
Phantom Power 48V (nur SKP)

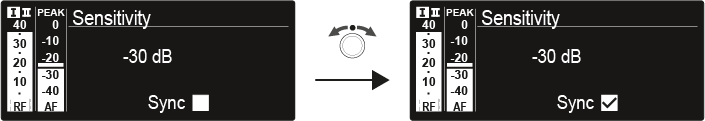

Um einen Parameter einzustellen und seine Übertragung zu aktivieren oder deaktivieren:

Navigieren Sie im Menü Advanced -> Sync Settings zum gewünschten Parameter.
Drücken Sie das Jog-Dial, um den Unterpunkt zu öffnen.
Drehen Sie das Jog-Dial, um den Wert einzustellen.
Drücken Sie das Jog-Dial, um die Einstellung zu speichern.
Drehen Sie das Jog-Dial, um das Kontrollkästchen zu aktivieren oder zu deaktivieren.

Wenn das Kontrollkästchen aktiviert ist, wird der Wert bei der Synchronisation übertragen. Ist es deaktiviert, wird der Wert nicht übertragen.
Drücken Sie das Jog-Dial, um die Einstellung zu speichern.
