Menüpunkt Equalizer

Im Menüpunkt Equalizer können Sie den Frequenzgang des Ausgangssignals ändern.

Sie können den Bassbereich absenken und den Höhenbereich anheben.

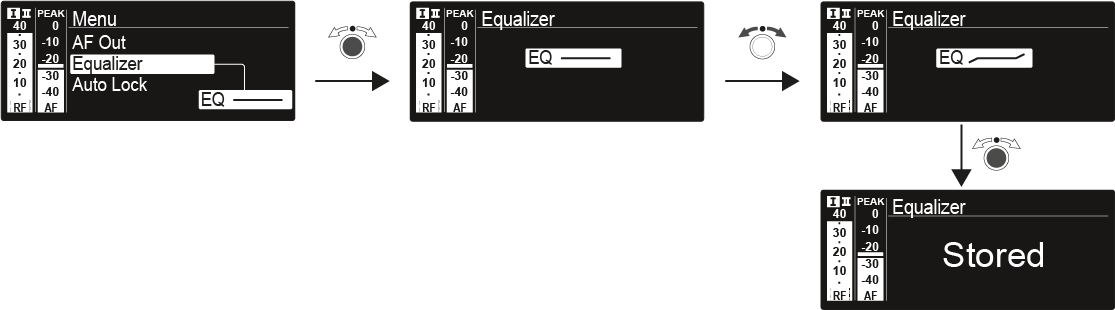

Um den Menüpunkt Equalizer zu öffnen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.
Drehen Sie das Jog-Dial, bis der Menüpunkt Equalizer im Auswahlrahmen erscheint.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.
Nehmen Sie die gewünschten Einstellungen vor.
Drehen Sie das Jog-Dial, um die gewünschten Einstellungen vorzunehmen.
Drücken Sie das Jog-Dial, um die vorgenommenen Einstellungen zu speichern.
ODER
Drücken Sie die Taste ESC, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.
