Menüpunkt Frequency Preset

Im Menüpunkt Frequency Preset können Sie die Empfangsfrequenz des Empfängers einstellen, indem Sie die Kanalbank und den Kanal einstellen.

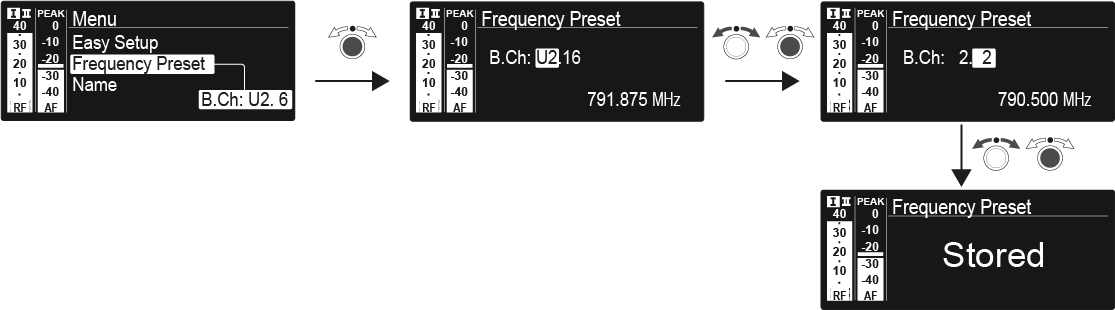

Um den Menüpunkt Frequency Preset zu öffnen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.
Drehen Sie das Jog-Dial, bis der Menüpunkt Frequency Preset im Auswahlrahmen erscheint.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.
Nehmen Sie die gewünschten Einstellungen vor.
Drücken Sie das Jog-Dial, um die vorgenommenen Einstellungen zu speichern.
ODER
Drücken Sie die Taste ESC, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.

Die Frequenzen der Kanalbank U können Sie hier einstellen: Menüpunkt Advanced -> Tune.
