Menüpunkt AF Out

Im Menüpunkt AF Out können Sie den Audiopegel einstellen, der über die Audioausgänge des Empfängers ausgegeben wird.

Einstellbereich:

-24 dB bis +24 dB
in 3-dB-Schritten

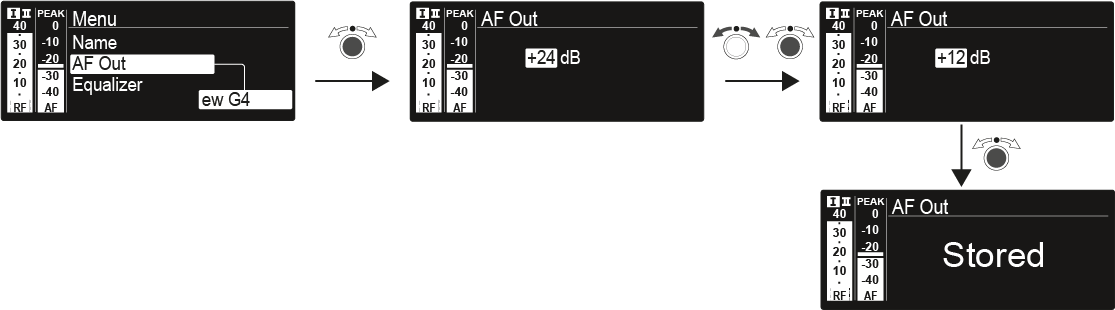

Um den Menüpunkt AF Out zu öffnen:

Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öffnen.
Drehen Sie das Jog-Dial, bis der Menüpunkt AF Out im Auswahlrahmen erscheint.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.
Nehmen Sie die gewünschten Einstellungen vor.
Drücken Sie das Jog-Dial, um die vorgenommenen Einstellungen zu speichern.
ODER
Drücken Sie die Taste ESC, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.
