Menüpunkt System -> TX Update

Dieser Menüpunkt ermöglicht Ihnen, ein Firmware-Update der Sender durchzuführen.

Dies wird empfohlen, nachdem Sie ein Firmware-Update des Empfängers durchgeführt haben (siehe Firmware-Update des Empfängers durchführen).

Um die Firmware eines Senders im Menüpunkt System -> TX Update zu aktualisieren:

Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt TX Update im Auswahlrahmen erscheint.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

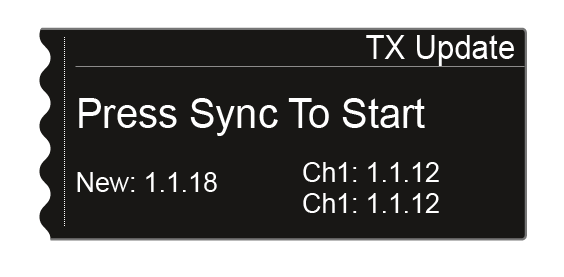

Im Display wird Ihnen die folgende Ansicht angezeigt.
Die folgenden Informationen werden angezeigt:
- New zeigt die Version der neuen Firmware, die nach dem Firmware-Update des Empfängers verfügbar ist.
- Ch1 zeigt die aktuell auf dem Sender des Empfangskanals CH 1 installierte Firmware.
- Ch2 zeigt die aktuell auf dem Sender des Empfangskanals CH 2 installierte Firmware.
Drücken Sie die Taste Sync des gewünschten Kanals.
Halten Sie den Sender mit seiner Infrarot-Schnittstelle vor die Infrarot-Schnittstelle des Empfängers. Siehe Geräte synchronisieren.
Achten Sie darauf, den Vorgang nicht zu unterbrechen.
Wird das Firmware-Update unterbrochen, wird im Display des Senders das folgende Symbol angezeigt.
Wiederholen Sie in diesem Fall den Vorgang.
