Menüpunkt System -> Device ID

In diesem Menüpunkt können Sie den Namen des Gerätes eingeben. Dieser Name wird im Netzwerk für diesen EM 6000 angezeigt.

Um Einstellungen im Menüpunkt System -> Device ID vorzunehmen:

Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt Device ID im Auswahlrahmen erscheint.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

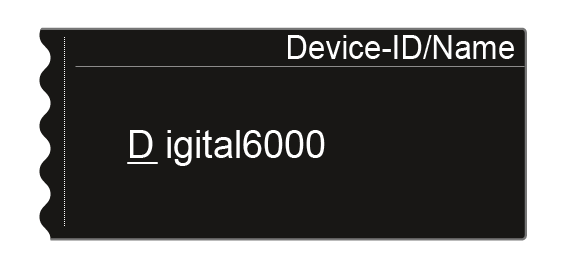

Im Display wird folgende Ansicht angezeigt.
Drehen Sie das Jog-Dial, um das gewünschte Zeichen auszuwählen.
Drücken Sie das Jog-Dial, um zur nächsten Stelle zu springen.
Drücken Sie die Taste SAVE, um den eingestellten Namen zu speichern.
