Menüpunkt System -> Booster Feed

In diesem Menüpunkt können Sie die Spannungsversorgung für einen externen Antennenverstärker aktivieren, wenn Sie aktive abgesetzte Antennen verwenden.

Weitere Informationen zu Antennen finden Sie unter Empfehlungen zur Verwendung von Antennen.

Um Einstellungen im Menüpunkt System -> Wordclock vorzunehmen:

Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt Booster Feed im Auswahlrahmen erscheint.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.
Im Display wird Ihnen die aktuell ausgewählte Option angezeigt.

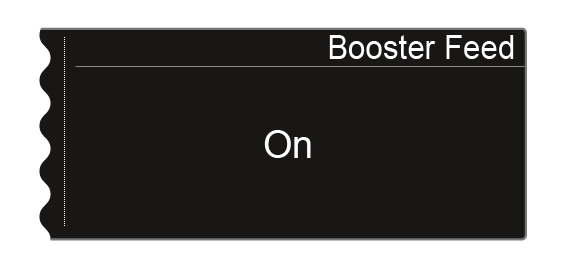

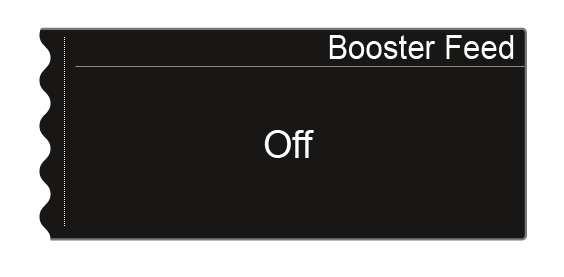

Drehen Sie das Jog-Dial, um zwischen den Optionen On oder Off zu wählen.
Drücken Sie die Taste SAVE, um die Einstellung zu speichern.
Schalten Sie die Spannungsversorgung für externe Antennenverstärker nur ein, wenn Sie auch tatsächlich externe Antennenverstärker verwenden.
Wenn die Spannungsversorgung für externe Antennenverstärker aktiviert wird, ist sie sofort aktiv, sobald der EM 6000 mit dem Stromnetz verbunden ist, unabhängig davon, ob der EM 6000 ein- oder ausgeschaltet ist. Siehe EM 6000 mit dem Strommnetz verbinden/vom Stromnetz trennen.
