Menüpunkt System -> Wordclock

In diesem Menüpunkt können Sie die Einstellungen für die Wordclock konfigurieren.

Um Einstellungen im Menüpunkt System -> Wordclock vorzunehmen:

Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt Wordclock im Auswahlrahmen erscheint.
Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.

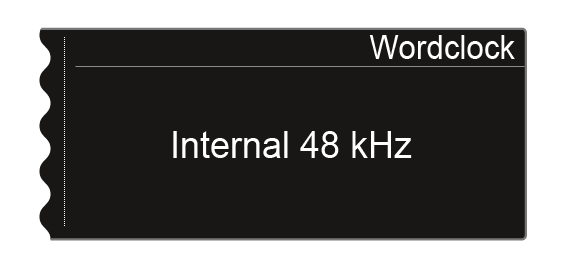

Im Display wird Ihnen die aktuell ausgewählte Option angezeigt.
Drehen Sie das Jog-Dial, um zwischen den folgenden Optionen auszuwählen:
- Internal 48 kHz: Wählen Sie diese Option, wenn Sie die interne Wordclock mit einer Taktung von 48 kHz verwenden möchten.
- Internal 96 kHz: Wählen Sie diese Option, wenn Sie die interne Wordclock mit einer Taktung von 96 kHz verwenden möchten.
- External BNC: Wählen Sie diese Option, wenn Sie eine externe Wordclock verwenden, die über den BNC-Eingang Wordclock In angeschlossen ist. Siehe Wordclock anschließen.
- External Dante: Wählen Sie diese Option, wenn Sie eine externe Wordclock verwenden, die über die Dante®-Schnittstelle angeschlossen ist. Diese Option steht nur beim EM 6000 DANTE zur Verfügung.
Drücken Sie die Taste SAVE, um die Einstellung zu speichern.

Weitere Informationen zum Thema Wordclock finden Sie unter Wordclock-Szenarien für digitales Audio (AES3 und Dante®).
