Menüpunkt System -> Dante Settings (nur EM 6000 DANTE)

In diesem Menüpunkt können Sie die Netzwerkeinstellungen für das Dante®-Netzwerk konfigurieren.

Dieser Menüpunkt ist nur bei der Produktvariante EM 6000 DANTE verfügbar.
Um Einstellungen im Menüpunkt System -> Dante Settings vorzunehmen:
  1. Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt Dante Settings im Auswahlrahmen erscheint.
  2. Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.
    Im Menüpunkt Dante Settings stehen die folgenden Unterpunkte zur Verfügung.
    Beachten Sie, dass alle Einstellungen, die in den Unterpunkten vorgenommen und mit der Taste SAVE gespeichert werden, mit einem Sternchen im Menü Dante Settings gekennzeichnet werden. Wenn Sie alle Einstellungen vorgenommen haben, müssen Sie den gesamten Menüpunkt Dante Settings mit der Taste SAVE beenden, um alle vorgenommenen Einstellungen zu übernehmen. Beenden Sie den Menüpunkt Dante Settings mit der Taste ESC, werden alle Einstellungen verworfen.

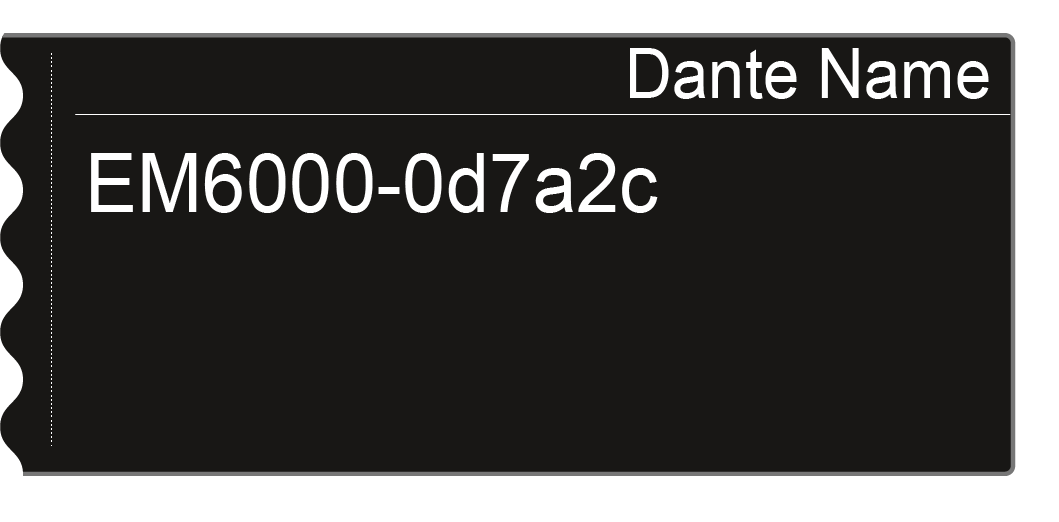

Device ID
  1. Dieser Menüpunkt zeigt den Gerätenamen an, unter dem der EM 6000 DANTE im Dante®-Netzwerk verfügbar ist.
    Hier können Sie keine Einstellung vornehmen.

Mode
  1. Sie können zwei Modi für die beiden RJ-45-Buchsen Primary und Secondary der Dante®-Schnittstelle einstellen.
    • Modus Through: Das Signal wird durchgeschliffen, um mehrere EM 6000 DANTE Empfänger zu kaskadieren (Daisy Chain). Die Reihenfolge der beiden RJ-45-Buchsen ist nicht festgelegt. Sie wird automatisch erkannt.
    • Modus Redundant: Die beiden RJ-45-Buchsen geben dasselbe Audiosignal als zwei separate Netzwerke aus.
  2. Drehen Sie das Jog-Dial, um zwischen den beiden Modi Through und Redundant zu wählen.
  3. Drücken Sie die Taste SAVE, um die Einstellung zu speichern.
    Beachten Sie: Eine fehlerhafte Dante®-Netzwerkverkabelung (z. B. Primary und Secondary an einem Switch) oder ein Umschalten der Dante®-Konfiguration ohne Anpassung der Netzwerkverkabelung kann dazu führen, dass das Dante®-System nicht mehr reagiert.

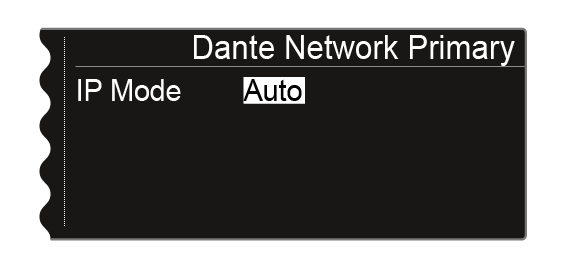

PrimNet
Netzwerkkonfiguration für die RJ-45-Buchse Primary.

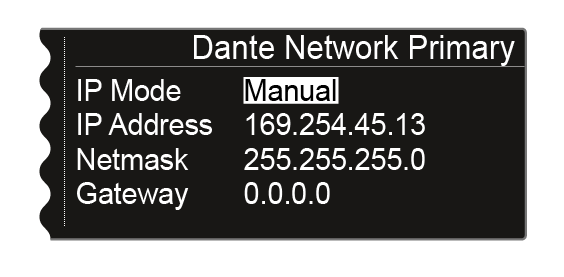

  1. Drehen Sie das Jog-Dial, um zwischen den beiden IP-Vergabemodi Auto und Manual zu wählen.
  2. Drücken Sie das Jog-Dial, um die Auswahl zu bestätigen.

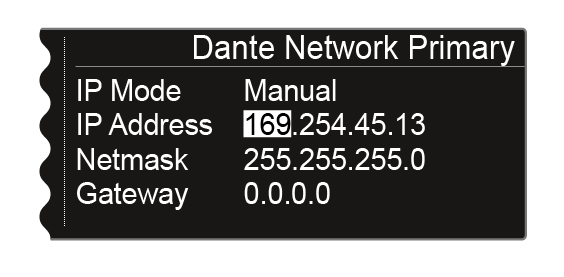

  3. Drücken Sie im Modus Manual das Jog-Dial, um zwischen den einzelnen Positionen der Netzwerkkonfiguration zu wechseln.
  4. Drehen Sie das Jog-Dial, um den Wert einzustellen.
  5. Drücken Sie die Taste SAVE, um die Einstellungen zu speichern.
SecNet
  1. Konfigurieren Sie die Netzwerkeinstellungen für die RJ-45-Buchse Secondary wie im Unterpunkt PrimNet.
Info
  1. Dieser Menüpunkt zeigt die MAC-Adresse der Dante®-Schnittstelle, den Status der Netzwerkkonfiguration und die aktuelle Version der Dante®-Firmware an.
    Hier können Sie keine Einstellung vornehmen.
  2. Weiterhin wird die Geräteart angezeigt:
    • Device Type Dante 1: EM 6000 DANTE mit einer RJ-45-Buchse (alte Version, nicht mehr erhältlich)
    • Device Type Dante 2: EM 6000 DANTE mit zwei RJ-45-Buchsen
    Informationen zum Aktualisieren der Dante®-Firmware finden Sie unter Firmware-Update der Dante®-Schnittstelle durchführen.
