Menu Scan & Auto-Setup

L'EM 6000 vous permet de scanner le spectre de fréquences de d'afficher toutes les fréquences libres disponibles dans la plage de fréquences sélectionnée. La configuration automatique des fréquences permet de distribuer automatiquement les fréquences libres à tous les EM 6000 disponibles sur le réseau.

Vous pouvez sélectionner ou régler manuellement librement la plage de fréquences à scanner à partir des fréquences prédéfinies B1 à B6 ou dans les banques de fréquences personnalisées U1 à U6.

La fonction Auto Setup prend également en charge la configuration d'une grille à fréquences équidistantes dans la banque de fréquences E prévue à cette effet. Vous trouverez des informations supplémentaires à propos de la grille à fréquences équidistantes sous Grille à fréquences équidistantes.

Vous pouvez également utiliser le logiciel Sennheiser Wireless Systems Manager (WSM) ou le logiciel Sennheiser Control Cockpit (SCC).

sennheiser.com/wsm

sennheiser.com/control-cockpit

Préparer le scan de fréquences et la configuration automatique des fréquences :
  1. Activez la fonction Auto Setup dans le sous-menu System sur tous les EM 6000 disponibles sur le réseau et devant être pris en compte lors de la configuration automatique des fréquences. Voir Option de menu System -> Auto Setup.
    Si cette fonction n'est pas activée pour un EM 6000, la configuration automatique des fréquences ne peut pas être effectuée pour cet appareil.
    L'EM 6000 sur lequel vous effectuez la fonction Auto-Setup est défini comme l'appareil-maître sur le réseau. Les autres appareils sont les esclaves.
  2. Éteignez tous les émetteurs avant d'effectuer le scan.
    Les fréquences que les émetteurs allumés de votre installation utilisent sont détectées comme « occupées » et ne peuvent ensuite pas être utilisées.
  3. Dans l'écran d'accueil, appuyez sur la molette de sélection pour ouvrir le menu de commande.

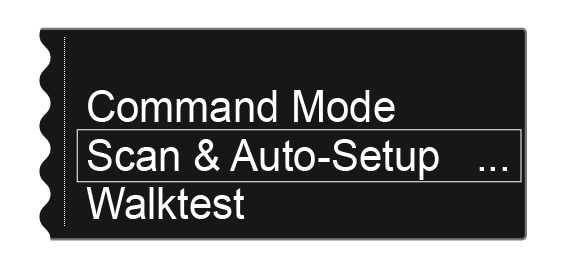

  4. Tournez la molette de sélection jusqu'à ce que le menu Scan & Auto-Setup apparaisse dans le cadre de sélection :
  5. Appuyez sur la molette de sélection pour ouvrir le menu.
Procéder au scan de fréquences :

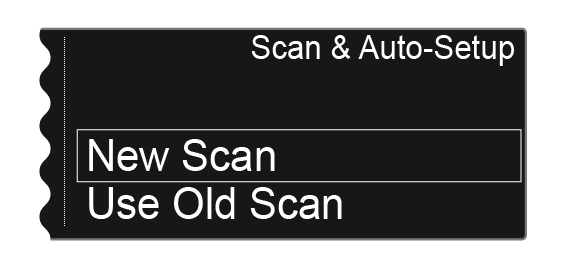

  1. Dans le sous-menu Scan & Auto-Setup, sélectionnez l'option New Scan pour procéder à un scan complet de l'environnement.
  2. Dans le sous-menu Scan & Auto-Setup, sélectionnez l'option Use Old Scan si vous avez déjà effectué un scan et que vous ne souhaitez ajouter qu'un petit nombre d'appareils à l'environnement de production existant.
    • Après avoir sélectionné New Scan, l'affichage suivant apparaît sur l'écran.

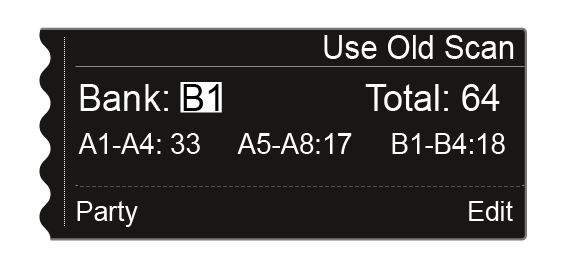

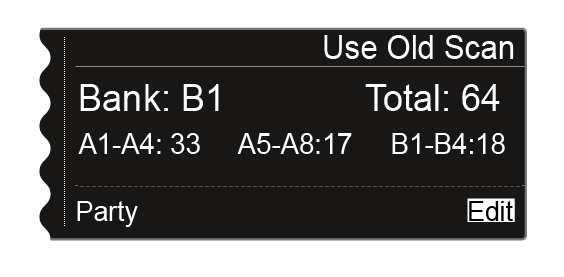

    • Une fois l'option Use Old Scan sélectionnée, le résultat du dernier scan apparaît.

  3. Option Use Old Scan : Passez à la section suivante Modifier les fréquences affichées.

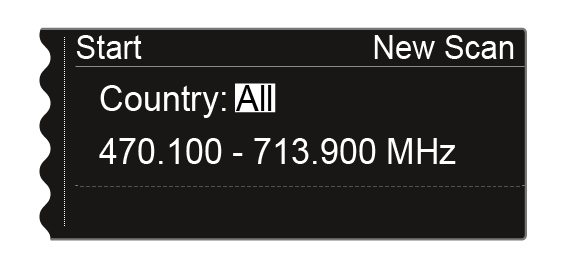

  4. Option New Scan : Tournez la molette pour sélectionner la plage de fréquences à scanner.
    • Sélectionnez All pour le réglage Country afin de scanner la plage de fréquences complète de l'EM 6000.
    • Si vous utilisez des émetteurs travaillant dans une plage de fréquences spécifique, sélectionnez USA, Japan, China ou Korea pour uniquement scanner la plage de fréquences utilisée.

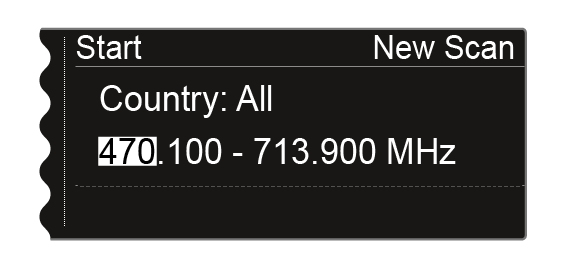

  5. Solution alternative : Appuyez sur la molette pour régler manuellement la plage de fréquences à scanner.
    Vous pouvez adapter la valeur en tournant la molette de sélection. Vous pouvez basculer entre les positions individuelles des fréquences en appuyant sur la molette de sélection.
  6. Une fois que vous avez réglé la plage de fréquences à scanner, appuyez sur la molette de sélection et maintenez-la enfoncée jusqu'à ce que l'option Start en haut à gauche de l'écran apparaisse sur fond blanc.
  7. Appuyez sur la molette de sélection pour démarrer le scan des fréquences.

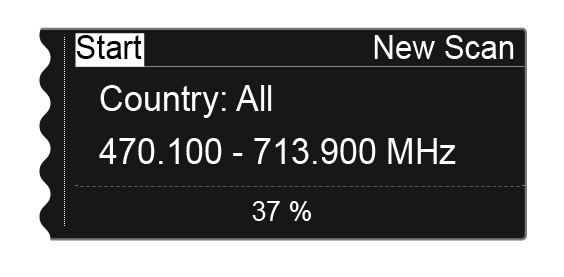

    • Le scan est effectué. La progression (en %) est affiché sur l'écran.

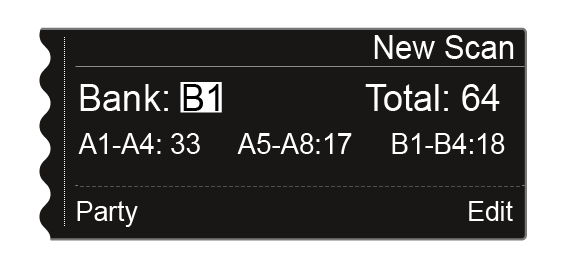

    • Une fois le scan terminé, le résultat est affiché. Toutes les fréquences libres dans la plage de fréquences sélectionnée sont affichées.

Modifier les fréquences affichées :
  1. Appuyez sur la molette de sélection.
    L'option Party en bas à gauche apparaît sur fond blanc.
  2. Tournez la molette de sélection vers la droite.
    La fonction Edit en bas à droit apparaît sur fond blanc.

  3. Appuyez sur la molette de sélection pour ouvrir la fonction Edit.

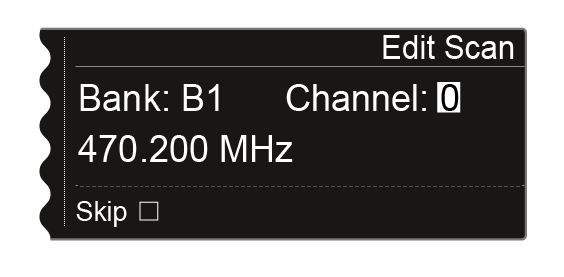

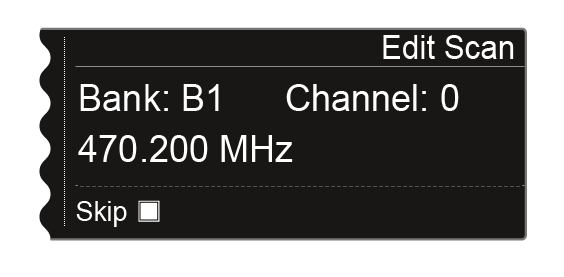

    L'affichage suivant apparaît sur l'écran :

  4. Tournez la molette de sélection pour sélectionner le canal à omettre lors de la configuration automatique des fréquences.
  5. Appuyez sur la molette de sélection
    La case à cocher de l'option Skip apparaît sur fond blanc.

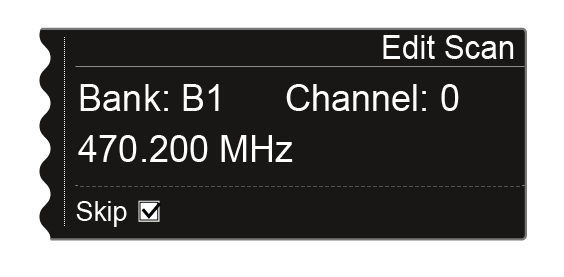

  6. Tournez la molette de sélection pour activer l'option Skip pour le canal sélectionné.
  7. Appuyez sur la molette de sélection pour sélectionner un autre canal à omettre lors de la configuration automatique des fréquences.
  8. Appuyez sur la touche SAVE pour mémoriser le réglage.
    La touche ESC vous permet de quitter la fonction sans mémoriser le réglage.
Démarrer la configuration automatique des fréquences :

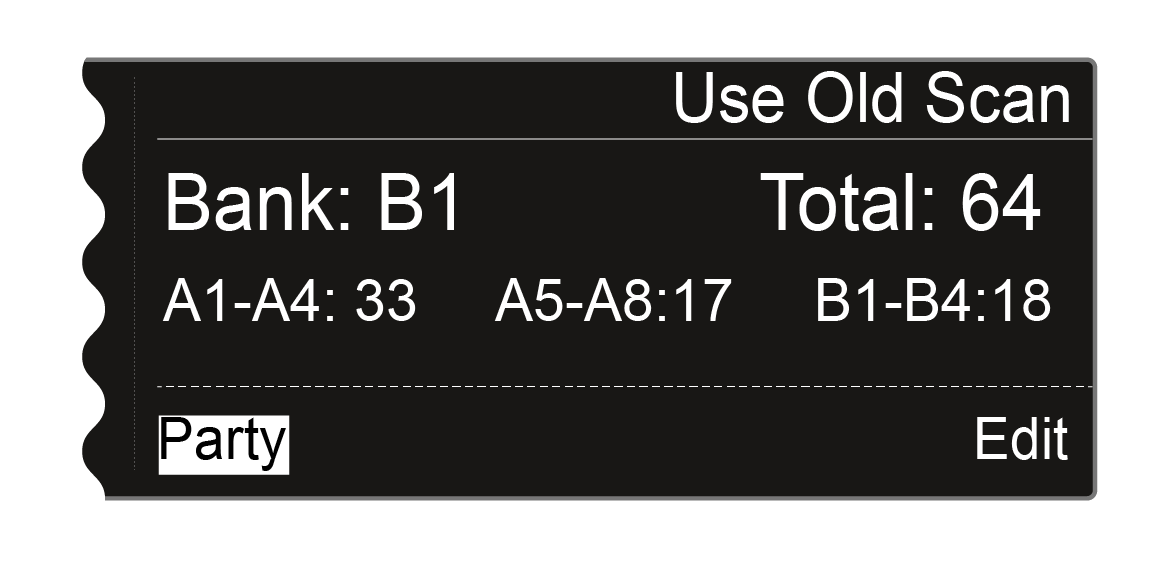

Une fois le scan des fréquences effectué et les fréquences modifiées, vous pouvez démarrer la configuration automatique des fréquences. L'option Party en bas à gauche doit apparaître sur fond blanc.

  1. Appuyez sur la molette de sélection pour afficher l’étape suivante.

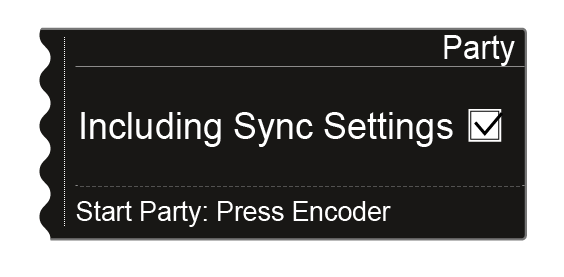

  2. Tournez la molette de sélection pour indiquer si les réglages sync doivent également être transférés lors de la synchronisation.
    Si vous n’activez pas cette option, uniquement la fréquence sera transférée vers l’émetteur.
  3. Appuyez sur la molette de sélection pour démarrer la configuration automatique des fréquences.

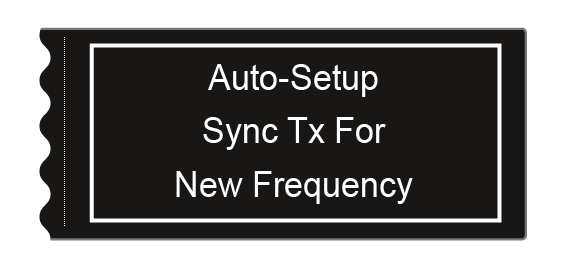

    La configuration automatique des fréquences s'effectue pour tous les récepteurs présents sur le réseau. Veuillez noter que l'option Auto-Setup dans le menu System doit être activée sur tous les récepteurs. Une fois la configuration effectuée, le message suivant s'affiche sur tous les écrans de tous les canaux de réception.

  4. Synchronisez tous les canaux et les émetteurs appropriés en utilisant la fonction Sync (Synchroniser les appareils).
Si vous appuyez sur la touche ESC d'un canal, cela annule la synchronisation pour les deux canaux de l'EM 6000 respectif.

Si vous appuyez sur la touche ESC du canal de l'EM 6000 sur lequel vous avez démarré la fonction Auto-Setup, cela annule la synchronisation pour tous les canaux sur le réseau.

L'EM 6000 sur lequel vous exécutez la fonction Auto-Setup est défini comme l'appareil maître sur le réseau. Les autres appareils assurent la fonction d'esclaves.
