Menu Command Mode

Si vous utilisez un émetteur disposant d’un bouton Command, vous pouvez configurer les sorties audio du dispositif EM 6000 afin de pouvoir utiliser le bouton Command de l’émetteur.

Pour ouvrir le sous-menu Command Mode :

Dans l'écran d'accueil, appuyez sur la molette de sélection pour ouvrir le menu de commande.

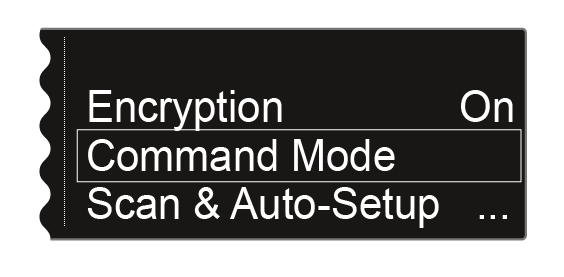

Tournez la molette de sélection jusqu'à ce que le sous-menu Command Mode apparaisse dans le cadre de sélection :
Appuyez sur la molette de sélection pour ouvrir le menu.

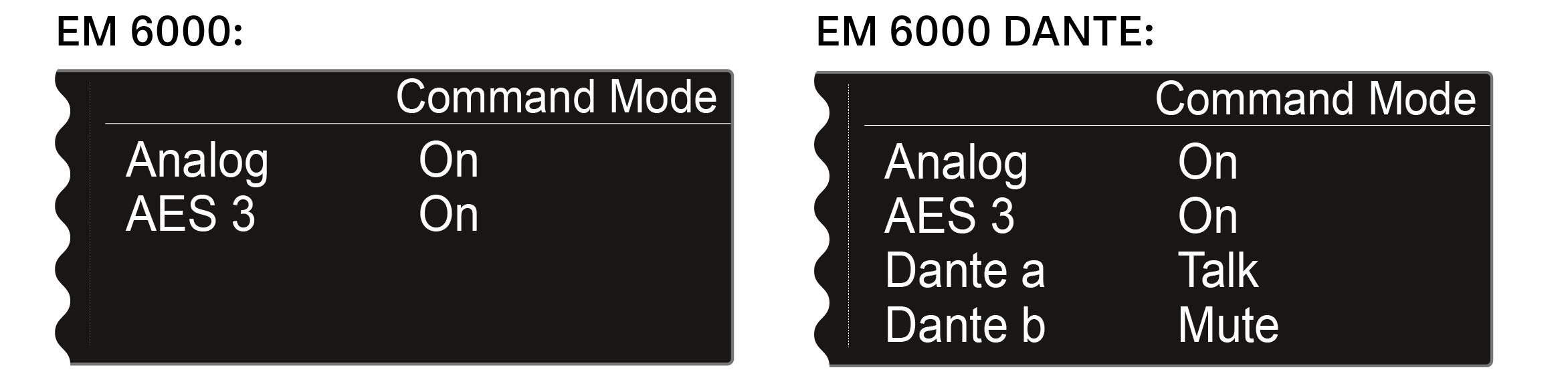

L'affichage suivant apparaît sur l'écran :
Les sorties suivantes peuvent être affectées à l'utilisation de la touche Command :
- Analogique : sortie analogique, prise XLR ou jack Bal AF out
- AES 3 : sortie numérique, prise XLR AES 3
- Dante a, Dante b : deux canaux séparés dans le réseau Dante®
Appuyez sur la molette de sélection pour basculer entre les différentes sorties audio.
Tournez la molette de sélection afin de choisir entre les valeurs On, Talk et Mute pour la sortie audio sélectionnée.
- On : Pas de fonctionnalité Command pour la sortie. Le signal audio est actif en permanence.
- Talk : Le signal audio est mis en sourdine et n’est actif que lorsque le bouton Command est enfoncé.
- Mute : Le signal audio est actif et est mis en sourdine lorsque le bouton Command est enfoncé.

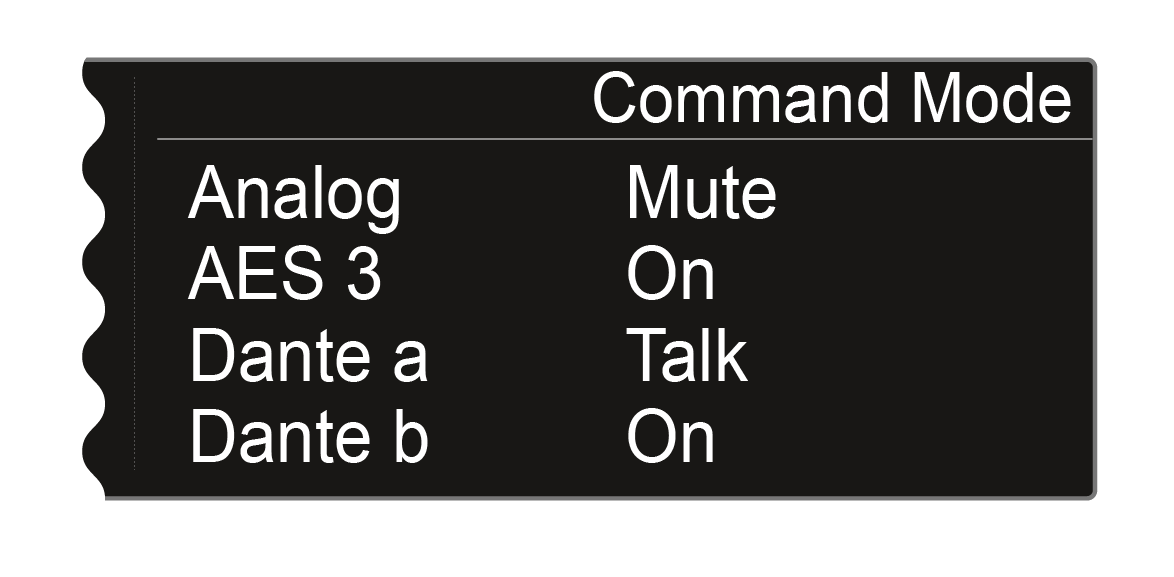

Exemple : Le signal de la sortie analogique est transmis au public au moyen du dispositif PA. Lorsque le bouton Command de l’émetteur est enfoncé, le signal est mis en sourdine sur le dispositif PA. Le signal est ensuite activé dans le canal Dante a du réseau Dante®. L’ingénieur du son entend alors ce signal, qui prend la forme d’instructions scéniques.
