Option de menu Frequency

Le menu Frequency vous permet de régler la fréquence pour le canal respectif.

Vous pouvez sélectionner une fréquence dans les banques de fréquences prédéfinies B1 à B6 (jusqu'à 65 canaux par banque) ou régler manuellement la fréquence.

Vous pouvez également sélectionner des fréquences dans les banques de fréquences personnalisées U1 à U6. Vous pouvez adapter ces banques de fréquences dans le menu Bank Edit. Voir Menu Bank Edit.

Pour ouvrir le sous-menu Frequency :

Dans l'écran d'accueil, appuyez sur la molette de sélection pour ouvrir le menu de commande.

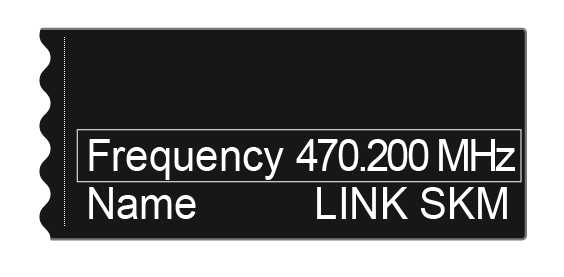

Tournez la molette de sélection jusqu'à ce que le menu Frequency apparaisse dans le cadre de sélection :
Appuyez sur la molette de sélection pour ouvrir le menu.

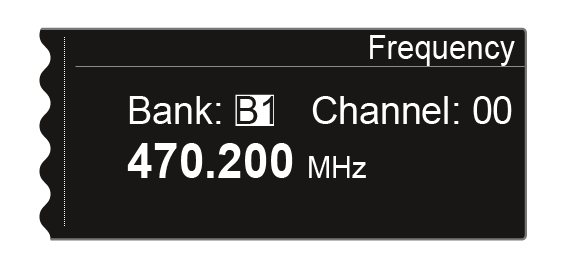

L'affichage suivant apparaît sur l'écran :
Tournez la molette pour sélectionner une autre banque de fréquences.

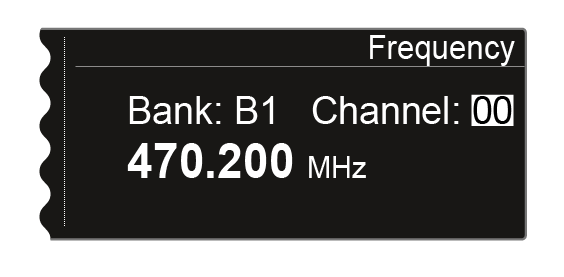

Appuyez sur la molette de sélection pour passer à la sélection de canal :
Tournez la molette pour régler un autre canal.
Appuyez sur la touche SAVE pour mémoriser la banque et le canal sélectionnés.

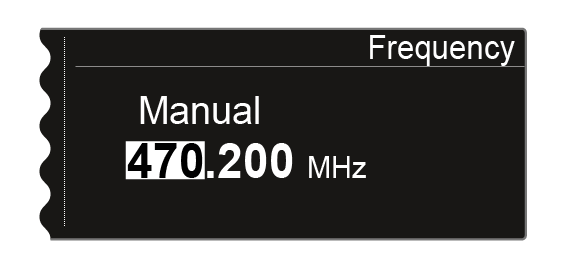

ou : Appuyez sur la molette de sélection pour sauter au réglage de fréquence manuelle.
Tournez la molette de sélection pour régler manuellement la fréquence souhaitée.
Appuyez sur la touche SAVE pour mémoriser la fréquence réglée.
