Menu AF Output

Dans le sous-menu AF Output, vous pouvez régler le niveau audio émis par les sorties audio du récepteur.

Pour configurer les réglages dans le sous-menu AF Output :

Dans l'écran d'accueil, appuyez sur la molette de sélection pour ouvrir le menu de commande.

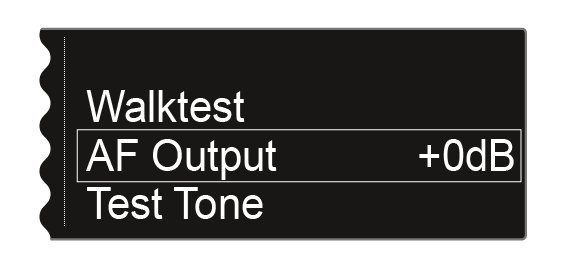

Tournez la molette de sélection jusqu'à ce que le menu AF Output apparaisse dans le cadre de sélection :
Appuyez sur la molette de sélection pour ouvrir le menu.

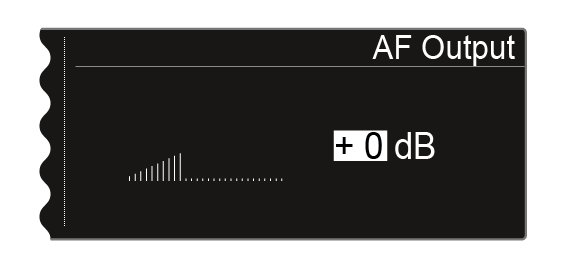

L'affichage suivant apparaît sur l'écran :
Tournez la molette de sélection pour régler la valeur souhaitée entre -10 dB et +18 dB.
Appuyez sur la touche SAVE pour enregistrer la valeur réglée.
