Menu Encryption

Vous pouvez sécuriser la liaison radio entre l'émetteur et le récepteur à l'aide d'un chiffrement AES-256.

Pour ouvrir le sous-menu Encryption :

Dans l'écran d'accueil, appuyez sur la molette de sélection pour ouvrir le menu de commande.

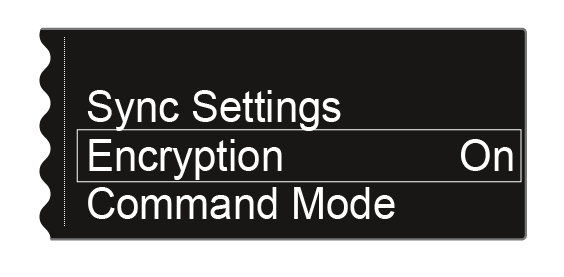

Tournez la molette de sélection jusqu'à ce que le menu Encryption apparaisse dans le cadre de sélection :
Appuyez sur la molette de sélection pour ouvrir le menu.

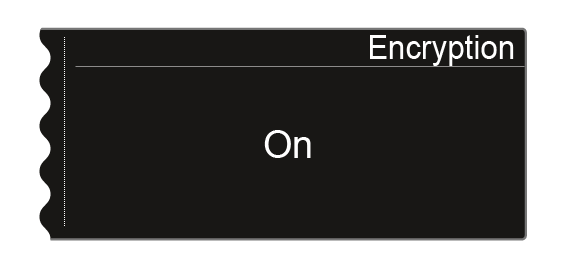

L'affichage suivant apparaît sur l'écran :
Tournez la molette de sélection pour choisir entre les valeurs On et Off.
Réglez l'option souhaitée.
Appuyez sur la touche SAVE pour mémoriser la sélection.

Si vous avez activé le cryptage, vous devez d'abord transférer ce réglage vers l'émetteur en utilisant la fonction Sync. Voir Synchroniser les appareils. Vous ne pouvez pas activer le cryptage sur l'émetteur lui-même.
