Menu Bank Edit

Outre les banques de fréquences prédéfinies B1 à B6, vous pouvez affecter vous-même des fréquences aux banques de fréquences personnalisées U1 à U6.

Pour configurer les réglages dans le sous-menu Bank Edit :

Dans l'écran d'accueil, appuyez sur la molette de sélection pour ouvrir le menu de commande.

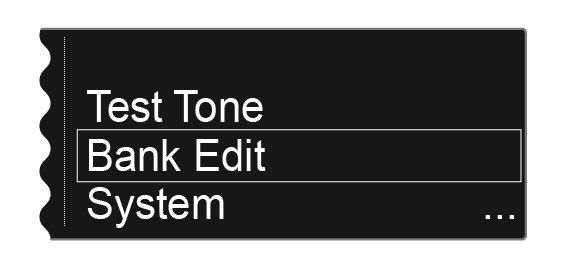

Tournez la molette de sélection jusqu'à ce que le menu Bank Edit apparaisse dans le cadre de sélection :
Appuyez sur la molette de sélection pour ouvrir le menu.

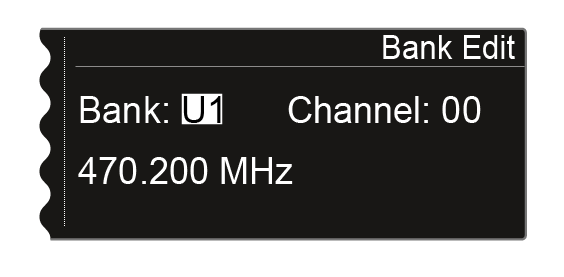

L'affichage suivant apparaît sur l'écran :
Tournez la molette de sélection pour choisir la banque de fréquences souhaitée (de U1 à U6).

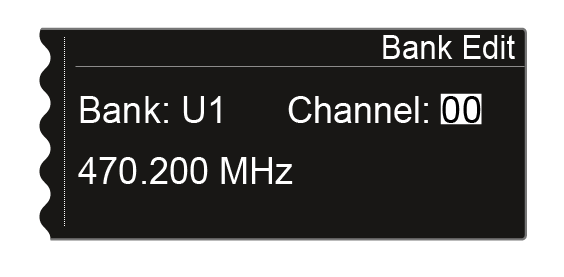

Appuyez sur la molette de sélection pour passer à la sélection de canal.
Tournez la molette de sélection pour choisir le canal souhaité (de 00 à 99).

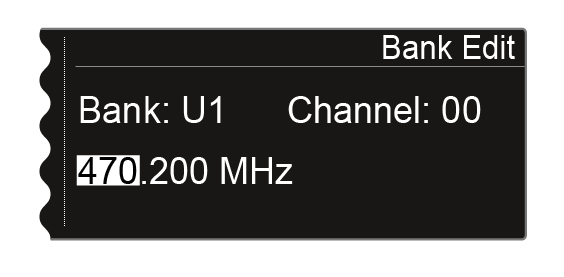

Appuyez sur la molette de sélection pour passer à la sélection de fréquence.
Tournez la molette de sélection pour régler la fréquence souhaitée pour la banque de fréquences et le canal sélectionnés.
Appuyez sur la touche SAVE pour mémoriser le réglage.
