Stellen Sie zunächst sicher, dass Sie bereits Geräte im Reiter „Geräte“ angelegt haben.
-

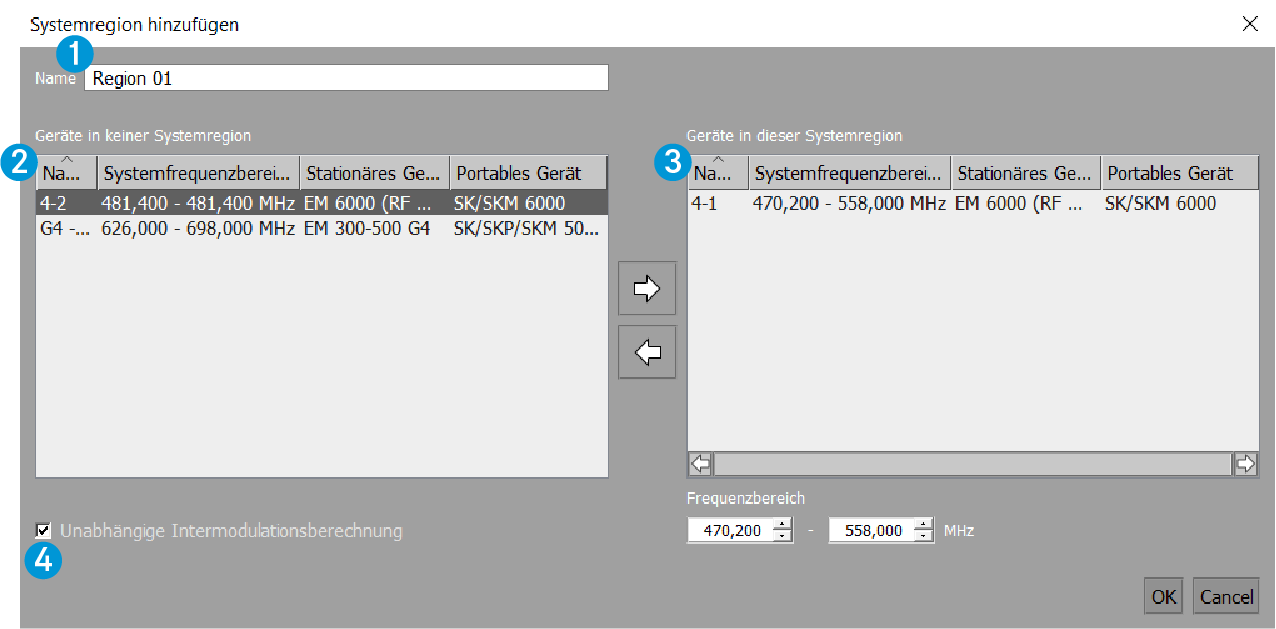

Klicken Sie im Reiter „Systemregionen“ auf die Schaltfläche „Systemregion hinzufügen...“ oder klicken Sie mit der rechten Maustaste
in den freien Bereich des Reiters „Systemregionen“ und wähle Sie „Systemregion hinzufügen“ aus dem Kontextmenü.
-
Geben Sie der Systemregion im Textfeld „Name“ 1 eine Bezeichnung.
Die voreingestellte Bezeichnung „Region 01“ wird im Feld „Name“ angezeigt; wenn Sie
weitere Systemregionen hinzufügen, werden diese automatisch aufsteigend nummeriert.
-
Wählen Sie im Bereich „Geräte“ 2 ein Gerät oder eine Funkstrecke aus und klicken Sie anschließend auf den nach rechts zeigenden weißen Pfeil.
Das Gerät/die Funkstrecke wird in den Bereich „Geräte der Systemregion“ 3 verschoben.
-
Verfahren Sie für die übrigen Geräte/Funkstrecken in der gleichen Weise.
Wenn Sie sicherstellen können, dass die Geräte räumlich oder zeitlich getrennt eingesetzt werden:
-
Aktivieren Sie den Optionsschalter „Unabhängige Intermodulationsberechnung“ 4.
Wenn Sie Systemregionen für eine Frequenzbereichstrennung von Systemen angelegt haben
und eine Intermodulation mit anderen Geräten nicht ausschließen können:
-
Stellen Sie sicher, dass der Optionsschalter „Unabhängige Intermodulationsberechnung“ 4 nicht aktiviert ist.

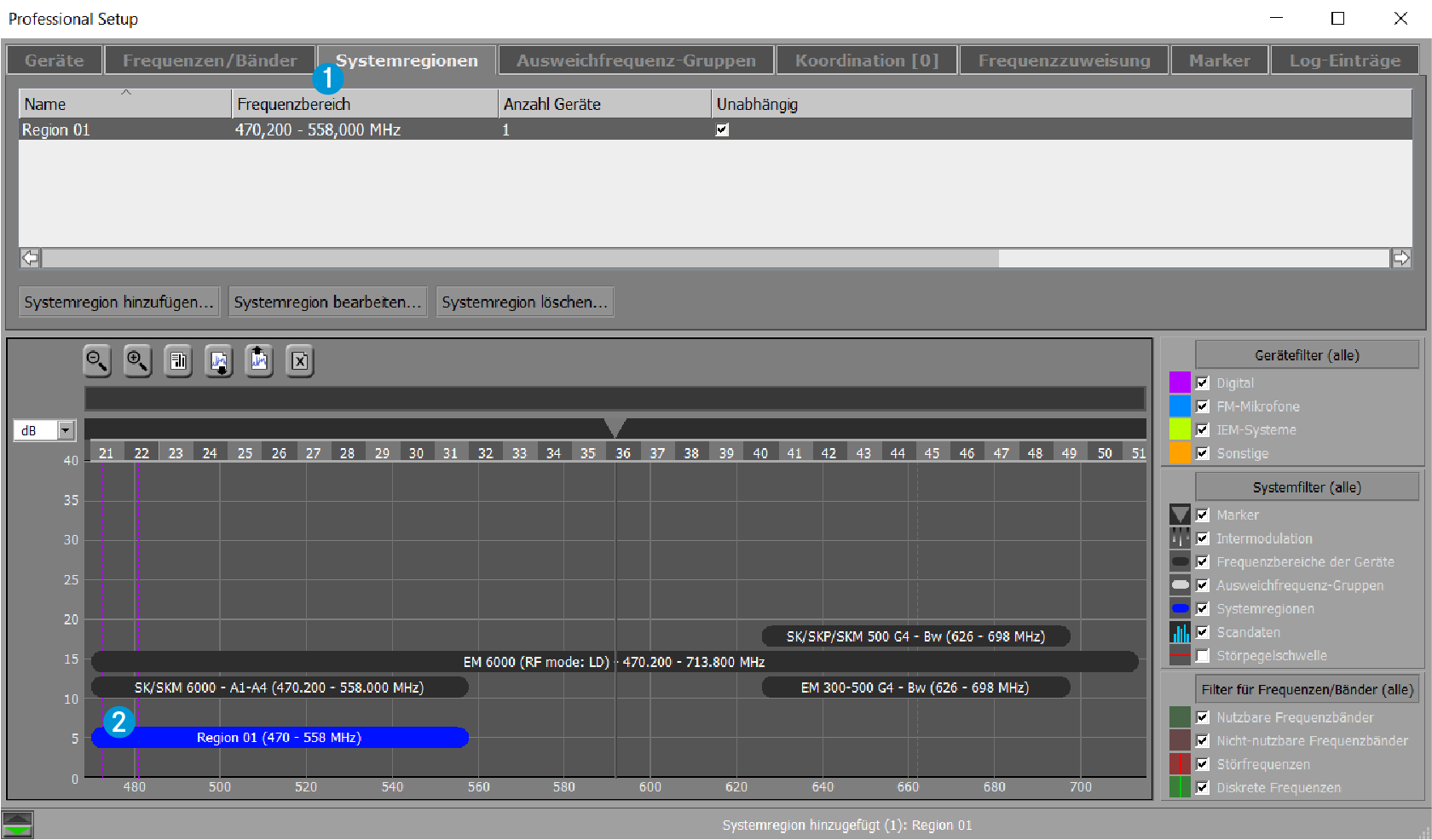

Nachdem Sie das Fenster „Systemregion hinzufügen“ mit einem Klick auf „OK“ verlassen
haben, erscheint die Systemregion 1 im oberen Fensterbereich.
Wenn das Kontrollkästchen „Systemregionen“ aktiviert ist, wird der von der
Systemregion genutzte Frequenzbereich in der grafischen Übersicht als blauer Balken
2 dargestellt:
