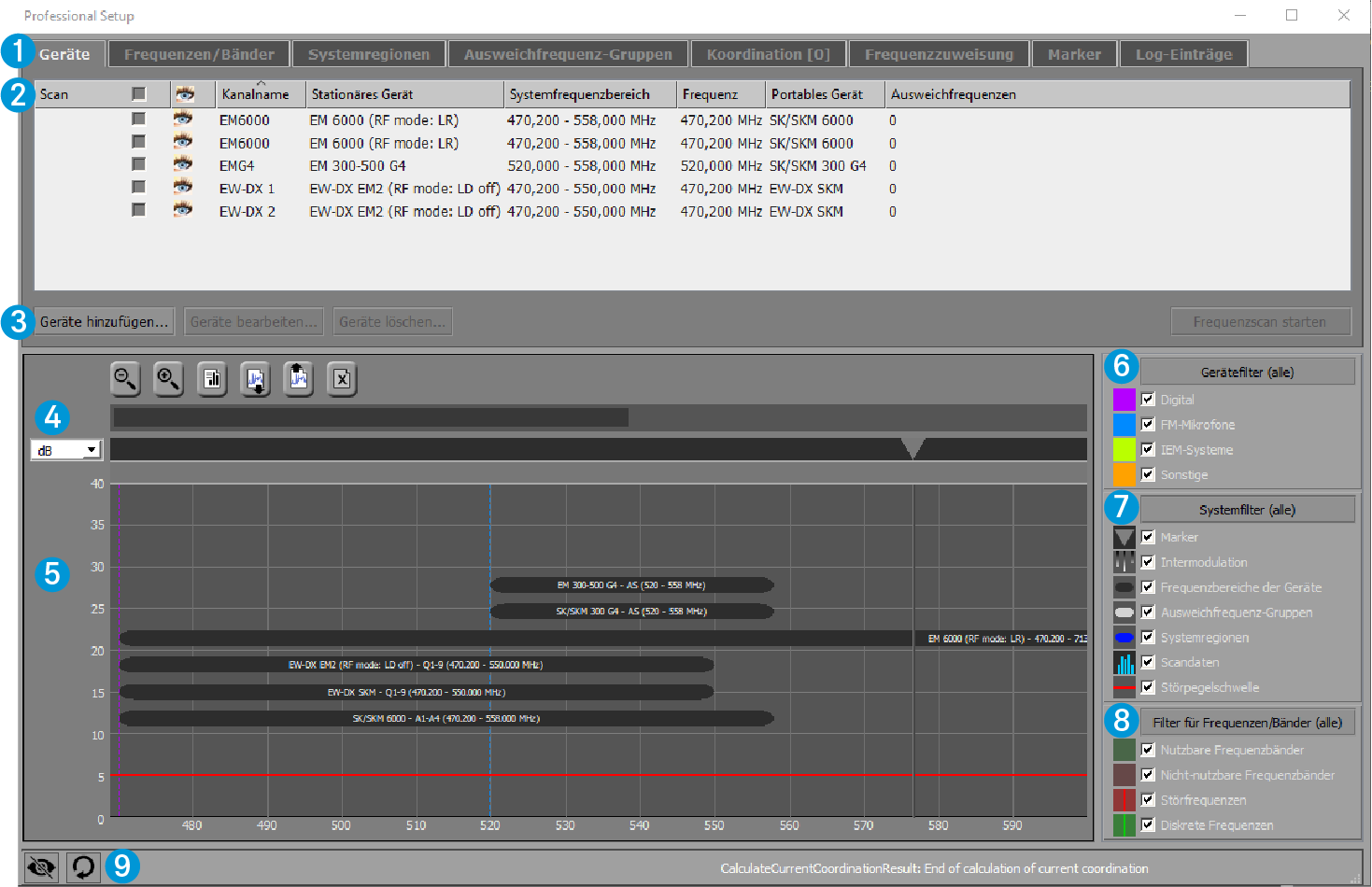

Übersicht des Fensters „Professional Setup“



1 Reiter „Geräte“, „Systemregionen“, etc.

Detaillierte Informationen zu den Reitern finden Sie im Abschnitt Reiter.

2 Oberer Fensterbereich

Darstellen von Geräten, Systemregionen, etc. in Listenform (Darstellung abhängig vom aktiven Reiter).

Die Größe des oberen und unteren Fensterbereichs kann durch verschieben verändert werden.

3 Schaltflächenbereich

Die Schaltflächen variieren abhängig vom aktiven Reiter. Im Reiter „Geräte“ stehen z. B. folgende Funktionen zur Verfügung:

  • Anlegen neuer Geräte
  • Bearbeiten bereits angelegter Geräte
  • Löschen von Geräten
  • Frequenzscan starten

4 Auswahlfeld und Schaltflächen der grafischen Übersicht

RSSI-Skala der y-Achse einstellen: ìV, dB, dBm

Ein-/Auszoomen (Tastenkürzel Win: Ctrl + ↑/↓, Mac: cmd + ↑/↓)

Report generieren

Frequenzscan importieren

Frequenzscan exportieren

Frequenzscan löschen

5 Grafische Übersicht

Darstellen von Geräten, Markern, Intermodulationen, Systemregionen, nutzbaren und nicht-nutzbaren Frequenzbändern & Frequenzen.

Horizontal navigieren (Tastenkürzel Win: Ctrl + ←→, Mac: cmd + ←→):



Sichtbaren Bereich vergrößern oder verkleinern:



Aktuelle Position nach links/rechts verschieben:



Die Frequenz an der aktuellen Position wird im Reiter „Frequenzen/Bänder“ bei einem Klick auf „Freq./-band hinzufügen...“ und im Reiter „Marker“ bei einem Klick auf „Marker hinzufügen...“ als Wert übernommen.

6 Gerätefilter

Ein-/ausblenden von Elementen in der grafischen Übersicht.

7 Systemfilter

Ein-/ausblenden von Elementen in der grafischen Übersicht.

8 Filter für Frequenzen/Bänder

Ein-/ausblenden von Elementen in der grafischen Übersicht.

9 Ansichtswechsel

Ein-/ausblenden der grafischen Übersicht und der Filter.

Standardansicht
