Frequenzzuweisung

Kanälen Frequenzen zuweisen und Zuweisungen bearbeiten

Im Reiter „Frequenzzuweisung“ können Sie Ihren Kanälen per Drag & Drop oder automatisch Frequenzen zuweisen und die Zuordnungen bearbeiten.

Koordinationsergebnis für die Zuweisung auswählen
  1. Stellen Sie sicher, dass Sie im Reiter „Koordination“ Intermodulationsfreie Frequenzen berechnet haben.

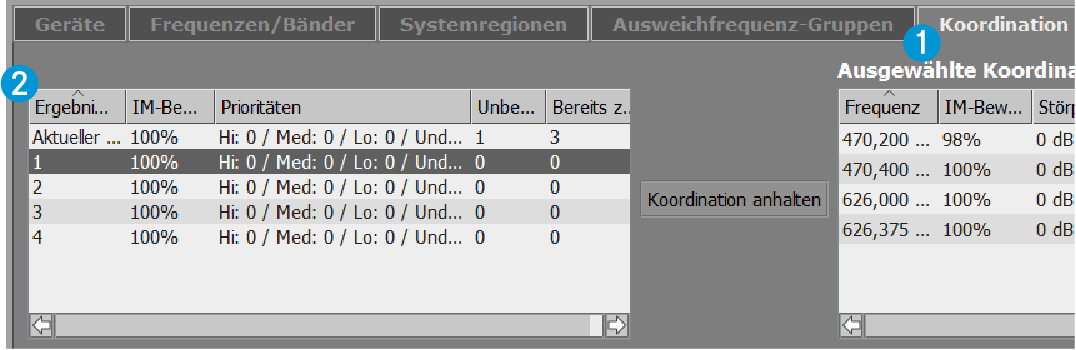

  2. Wählen Sie im Reiter „Koordination“ 1 einen Eintrag 2 für die Zuweisung aus:

  3. Wechseln Sie zum Reiter „Frequenzzuweisung“ 1.

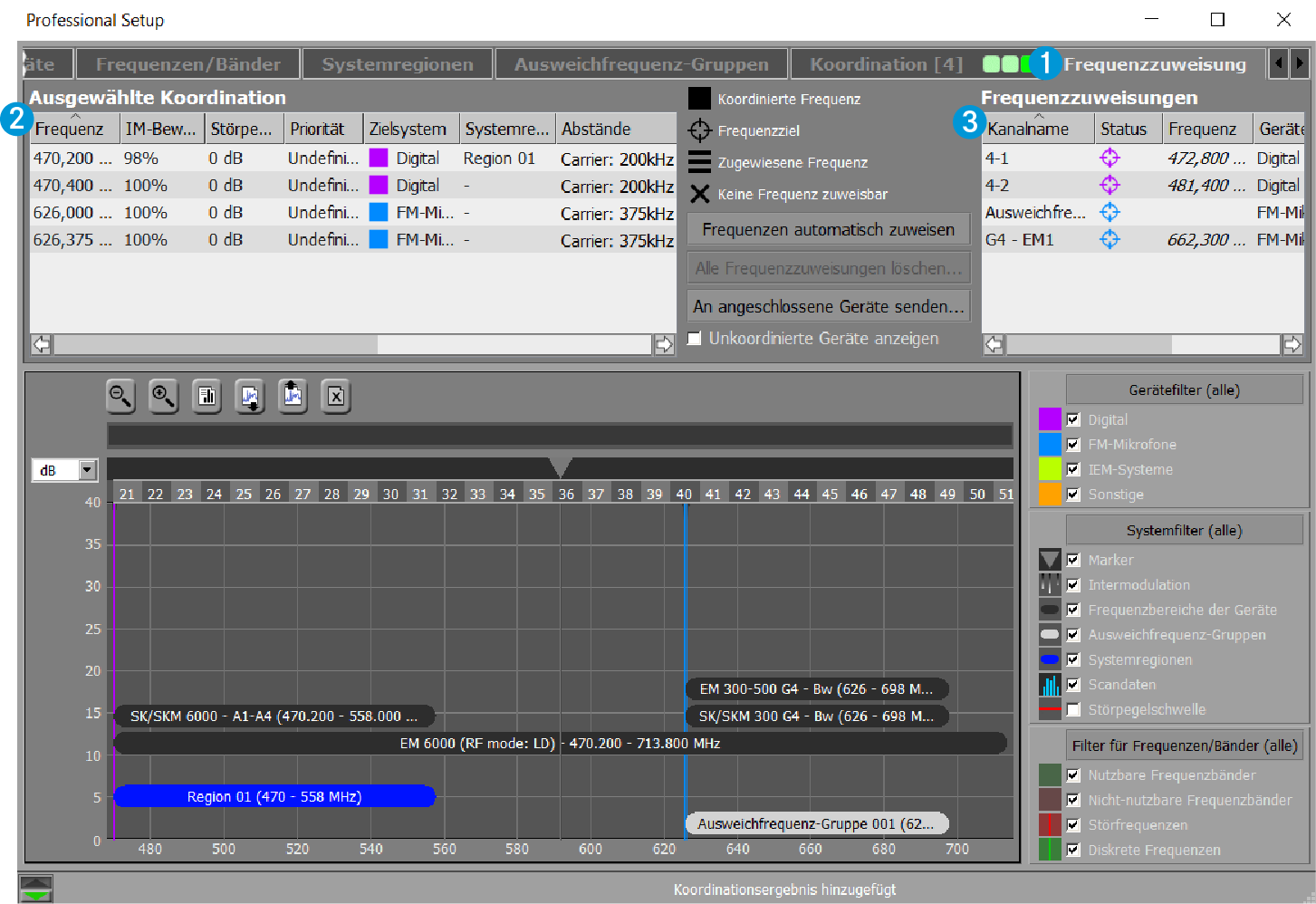

    Die ausgewählte Koordination erscheint im linken oberen Bereich 2, die Frequenzzuweisungen im rechten oberen Bereich 3:

Frequenzen zuweisen
  1. Ziehen Sie Frequenzen per Drag & Drop aus dem Bereich „Ausgewählte Koordination“ 2 auf Kanäle im Bereich „Frequenzzuweisungen“ 3.
    Oder
  2. Ordnen Sie Frequenzen automatisch Kanälen zu, indem Sie auf die Schaltfläche „Frequenzen automatisch zuweisen“ klicken.
    Zugewiesene Frequenzen erscheinen in der grafischen Übersicht als gestrichelte Linien.
Um einzelne Zuweisungen aufzuheben:
  1. Klicken und ziehen Sie Zuweisungen aus dem Bereich „Frequenzzuweisungen“ 3 heraus.
Um alle Zuweisungen aufzuheben:
  1. Klicken Sie im oberen Fensterbereich des Reiters „Frequenzzuweisung“ auf die Schaltfläche „Alle Frequenzzuweisungen löschen.
Zuweisungen an angeschlossenen Geräten senden
  1. Klicken Sie auf die Schaltfläche „An angeschlossene Geräte senden...“.

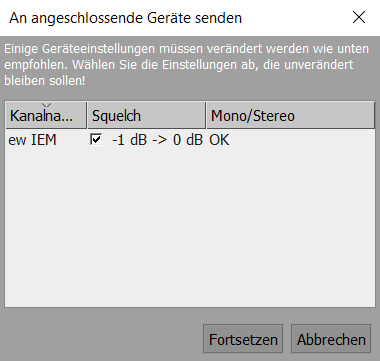

    Wenn der Squelchpegel angeschlossener Geräte geringer ist als der Störpegel der den Geräten zugewiesenen Frequenzen, öffnet sich das folgende Fenster, das die empfohlenen Squelchpegel für die entsprechenden Geräte anzeigt.

    Die empfohlenen Squelchpegel werden zusammen mit den Frequenzzuweisungen an die entsprechenden Geräte gesendet.

    Wenn Sie die zuvor eingestellten Squelchpegel weiterhin verwenden wollen:

  2. Deaktivieren Sie die Kontrollkästchen in der Spalte „Squelch“ und klicken Sie auf “Fortsetzen”.
    Bevor Sie den Squelchpegel der Geräte ändern können, müssen Sie den Menüpunkt „Remote-Zugriff“ im Menü „System“ aktivieren.

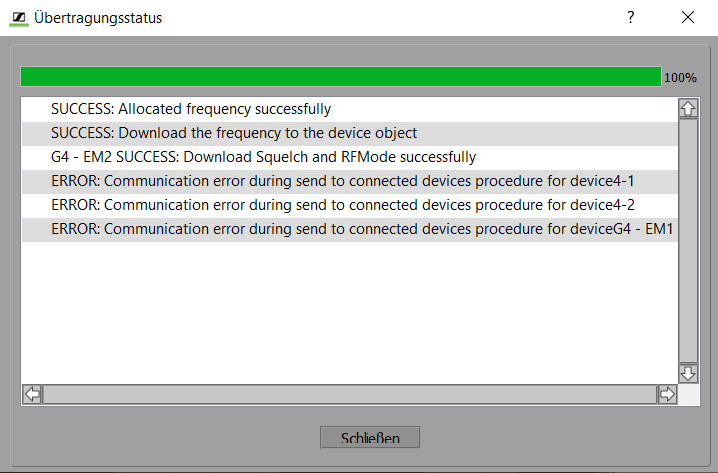

    Das Fenster „Übertragungsstatus“ zeigt einen Statusbalken 1, der den Fortschritt der Übertragung in Prozent angibt. Die Meldungsliste 2 enthält Informationen zum Fortschritt der Übertragung in Textform.
