Koordination

Intermodulationsfreie Frequenzen berechnen

Im Reiter „Koordination“ werden intermodulationsfreie Frequenzen passend zu den vorgegebenen Frequenzbedingungen berechnet und koordiniert.

Die Berechnung ist dabei von folgenden Parametern abhängig:

  • Angelegte Geräte im Reiter „Geräte“
  • Einstellungen in den Reitern „Systemregionen“, „Frequenzen/Bänder“ und „Ausweichfrequenz-Gruppen“
Koordination starten
  1. Stellen Sie sicher, dass im Reiter „Geräte“ Geräte vorhanden sind (selbst angelegte oder automatisch eingelesene).
  2. Überprüfen Sie noch einmal, ob Sie alle gewünschten Einstellungen in den Reitern „Systemregionen“, „Frequenzen/Bänder“ und „Ausweichfrequenz- Gruppen“ vorgenommen haben.
  3. Klicken Sie im oberen Fensterbereich des Reiters „Koordination“ auf die Schaltfläche „Koordination starten“.
    Die Koordination intermodulationsfreier Frequenzen beginnt.

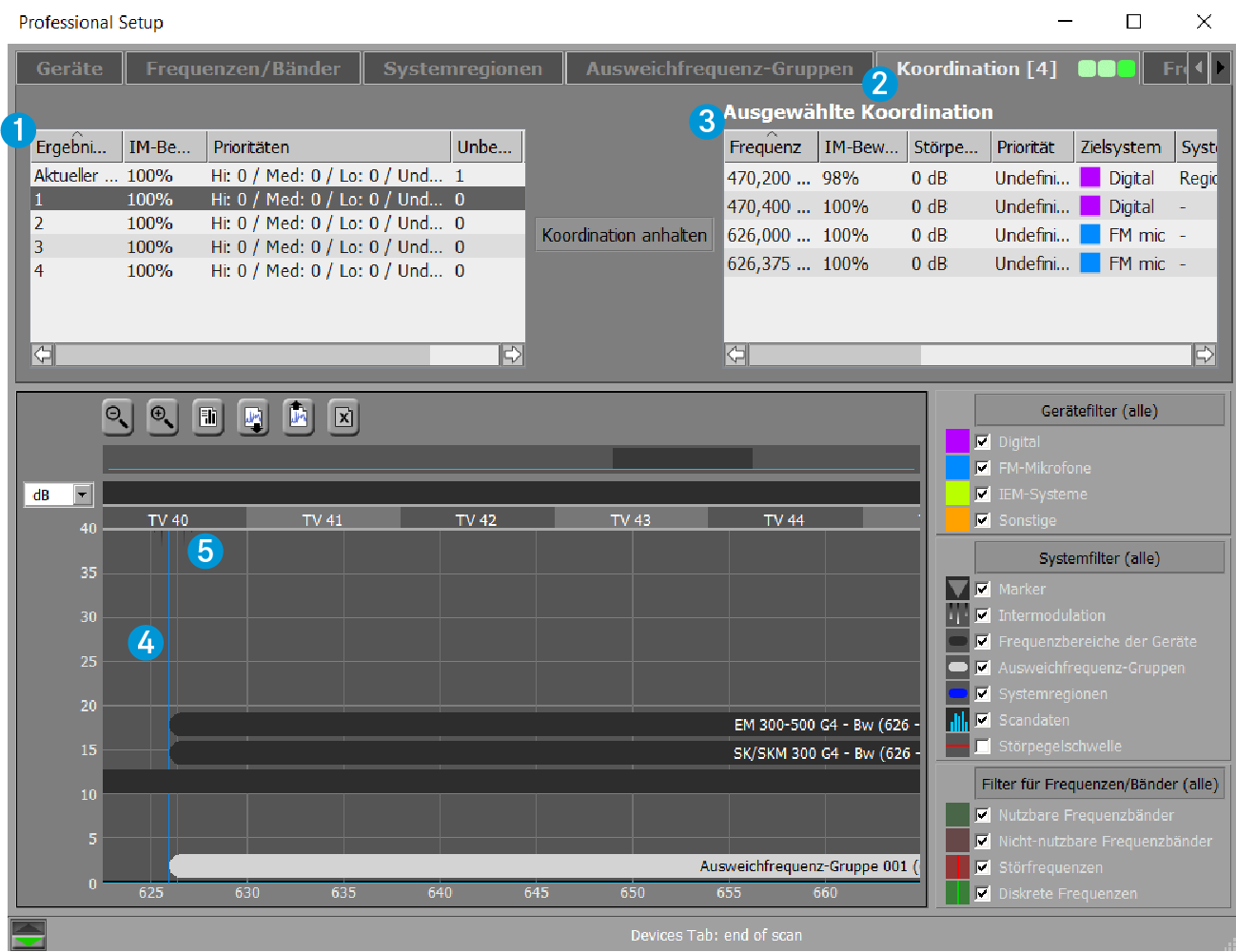

  • Auf der linken Seite 1 des oberen Fensterbereichs werden die Koordinationsergebnisse angezeigt und ständig aktualisiert.
  • Im Kopf 2 des Reiters „Koordination“ sehen Sie die Anzahl der Koordinationsergebnisse, auch wenn Sie zu einem anderen Reiter wechseln.
  • Wählen Sie ein Koordinationsergebnis aus, so werden die ermittelten Frequenzen auf der rechten Seite 3 des oberen Fensterbereichs sowie in der grafischen Übersicht als durchgezogene, farbige Linien 4 angezeigt.
  • Zusätzlich werden die ermittelten Intermodulationen 5 angezeigt.
