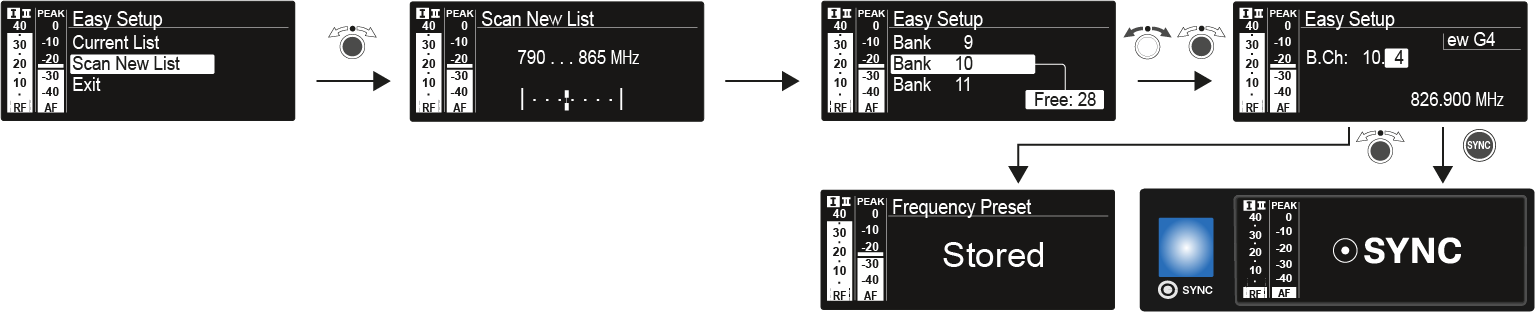

Scan New List

Wählen Sie Scan New List, um einen Scan nach freien Frequenzen durchzuführen.
Drücken Sie das Jog-Dial, um den Scan zu starten.
Der Frequenzbereich des Empfängers wird gescannt. Als Ergebnis wird für jede Kanalbank die Anzahl der freien Frequenzen angezeigt.
Drehen Sie das Jog-Dial, um eine Kanalbank auszuwählen.
Drücken Sie das Jog-Dial, um die Auswahl zu bestätigen.
Drehen Sie das Jog-Dial, um eine freie Frequenz der ausgewählten Bank auszuwählen.
Drücken Sie das Jog-Dial, um die Auswahl zu speichern und die gewählte Frequenz später auf den Sender zu synchronisieren (siehe Ew 300-500 G4 synchronisieren).
ODER
Drücken Sie die Taste SYNC, um die gewählte Frequenz unmittelbar auf den Sender zu synchronisieren.
