Item de menu System -> TX Update

Este item de menu permite executar uma atualização do firmware do emissor.

Tal é recomendável depois de realizar uma atualização do firmware do recetor (ver Executar a atualização de firmware do recetor).

Para atualizar o firmware de um emissor no item de menu System -> TX Update:

Rode o botão rotativo no item de menu System até ver o item de menu TX Update no quadro de seleção.
Prima o botão rotativo para abrir o item de menu.

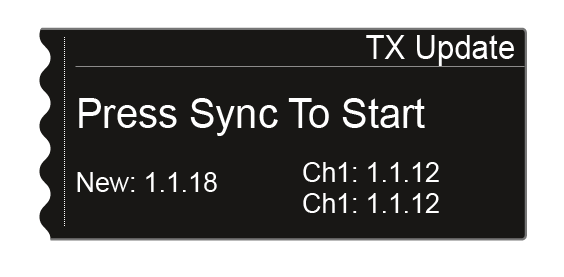

É apresentada a seguinte vista no visor.
São apresentadas as seguintes informações:
- New indica a versão do novo firmware, que está disponível após a atualização de firmware do recetor.
- Ch1 indica o firmware atualmente instalado no emissor do canal de receção CH 1.
- Ch2 indica o firmware atualmente instalado no emissor do canal de receção CH 2.
Prima o botão Sync do canal pretendido.
Mantenha o emissor com a respetiva interface de infravermelhos à frente da interface de infravermelhos do recetor. Ver Sincronizar dispositivos.
Assegure-se de que não interrompe o procedimento.
Se a atualização de firmware for interrompida, no visor do emissor é apresentado o seguinte símbolo.
Quando isto acontecer, repita o procedimento.
