Item de menu System -> Device ID

Neste item de menu pode especificar o nome do dispositivo. Este nome é apresentado na rede para este EM 6000.

Para efetuar ajustes no item de menu System -> Device ID:

Rode o botão rotativo no item de menu System até ver o item de menu Device ID no quadro de seleção.
Prima o botão rotativo para abrir o item de menu.

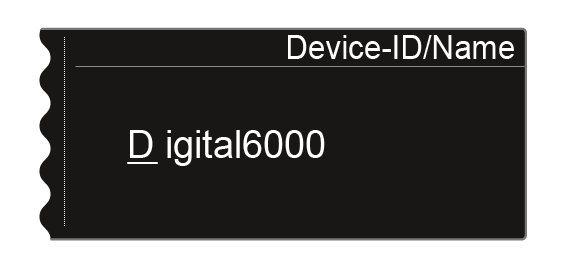

É apresentada a seguinte vista no visor.
Rode o botão rotativo para selecionar os caracteres pretendidos.
Prima o botão rotativo para passar para o carácter seguinte.
Prima o botão SAVE para guardar o nome definido.
